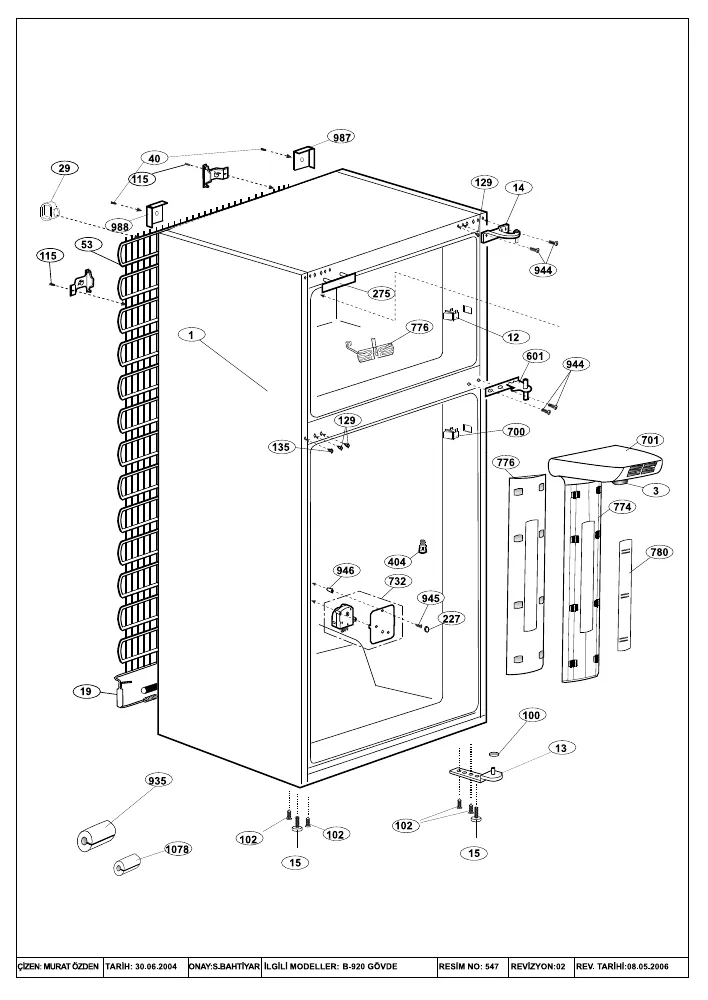

Vue éclatée réfrigérateur BEKO DNE44080 7200747613
Découvrez la vue éclatée complète réfrigérateur BEKO DNE44080 7200747613, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO DNE44080 7200747613 et éviter les pannes imprévues. 48 pièces référencées.
Cette vue éclatée BEKO DNE44080 7200747613 référence 48 pièces détachées, dont manette froid thermostat, bandeau froid, interrupteur froid lumiere, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 9.44 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 9.16 €) · RELAIS Froid DEMARRAGE E8EA19E61 16K7AB QP3-15E190519 (repère 43, 29.98 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 15.24 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : Programmateur Froid DEGIVRAGE (repère 732, 94.68 €) · Thermostat Froid DEGIVRAGE (repère 746, 29.12 €) · MOTEUR Froid VENTILATEUR (repère 973, 64.55 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid MOTEUR (repère 722, 9.18 €) · MOTEUR Froid VENTILATEUR (repère 973, 64.55 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 21.37 €) · CHARNIERE Froid Supérieur (repère 14, 8.85 €) · JOINT Froid SILENT BLOC (repère 33, 6.12 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

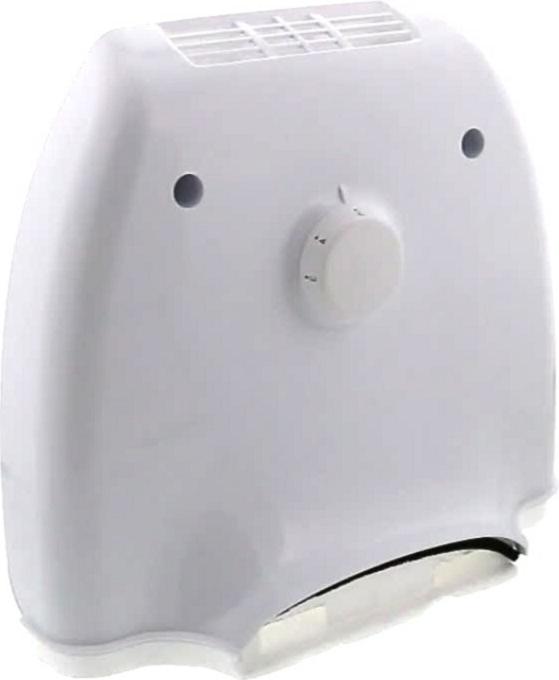

MANETTE Froid THERMOSTAT (repère 3, 9.44 €) · JOINT Froid SILENT BLOC (repère 33, 6.12 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 15.24 €) · JOINT Froid Congélateur 675*450 (repère 251, 51.69 €) · JOINT Froid PORTE Réfrigérateur 1170*675 (repère 252, 48.85 €) · BOITE Froid THERMOSTAT (repère 701, 92.28 €) · Thermostat Froid DEGIVRAGE (repère 746, 29.12 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
