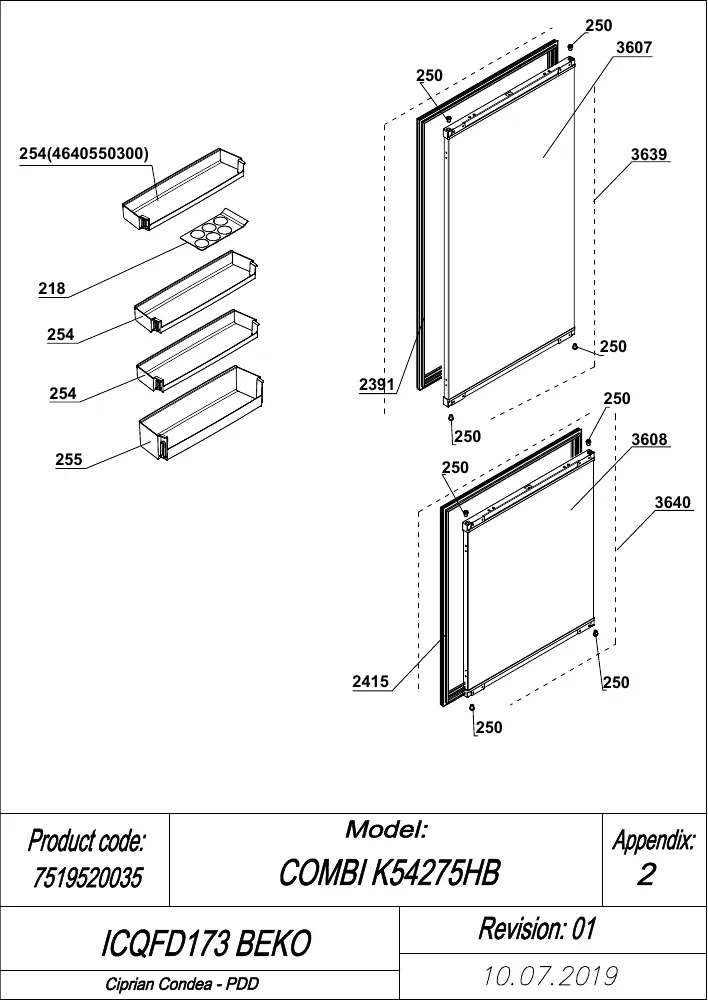

Vue éclatée réfrigérateur BEKO ICQFD173 7519520035

Name: BEKO ICQFD173 7519520035
Brand: BEKO
SKU: ICQFD173 7519520035

Découvrez la vue éclatée complète réfrigérateur BEKO ICQFD173 7519520035, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO ICQFD173 7519520035 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée BEKO ICQFD173 7519520035 référence 26 pièces détachées, dont relais froid demarrage, relais demarrage zhb26-120p15c, bac froid evaporateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid DEMARRAGE (repère 39, 53.55 €) · RELAIS DEMARRAGE ZHB26-120P15C (repère 39, 27.43 €) · BAC Froid COMPRESSEUR (repère 132, 35.33 €) · PLATINE Froid THERMOSTAT (repère 2532, 26.03 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid TEMPERATURE (repère 716, 26.37 €) · SONDE Froid (repère 842, 23.79 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : DOUILLE Froid Charnière Inférieur (repère 250, 6.94 €) · JOINT Froid PORTE REFRIGERATEUR 980*520 (repère 2391, 64.32 €) · JOINT Froid PORTE Congélateur (repère 2415, 74.58 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE REFRIGERATEUR 980*520 (repère 2391, 64.32 €) · JOINT Froid PORTE Congélateur (repère 2415, 74.58 €) · PLATINE Froid THERMOSTAT (repère 2532, 26.03 €)
