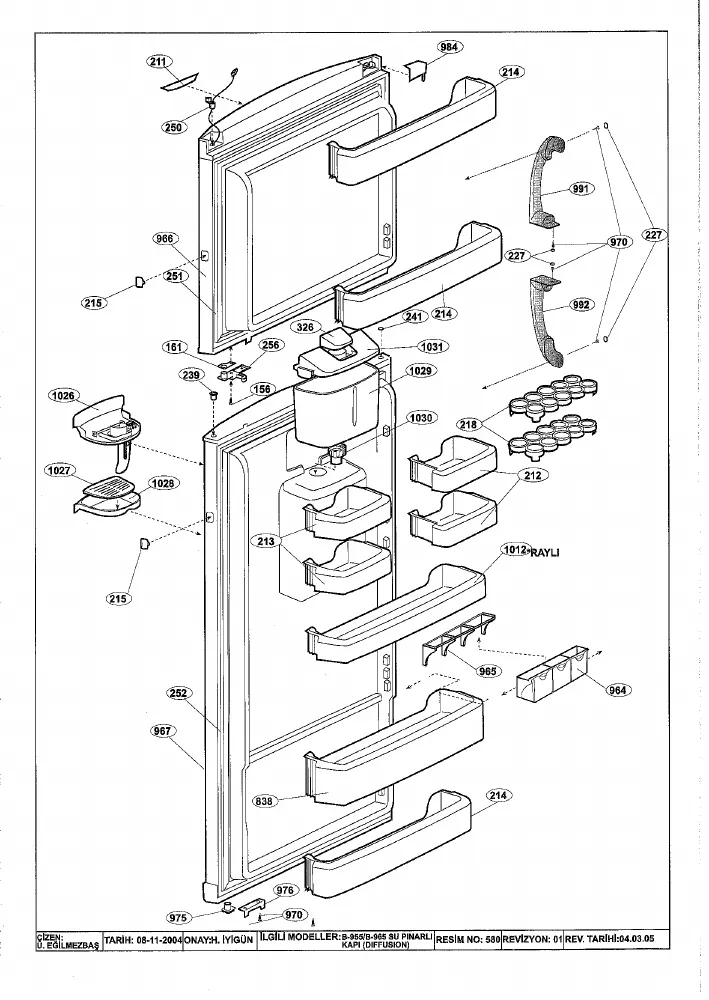

Vue éclatée réfrigérateur BEKO DNE47420DS 7239847683
Découvrez la vue éclatée complète réfrigérateur BEKO DNE47420DS 7239847683, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO DNE47420DS 7239847683 et éviter les pannes imprévues. 80 pièces référencées.
Cette vue éclatée BEKO DNE47420DS 7239847683 référence 80 pièces détachées, dont platine froid commande, bandeau froid, charniere froid inférieur droite, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid NTU170MT R600 remplacé par TB1117YL (repère 30, 155.78 €) · COMPRESSEUR Froid MTS170MT remplacé par TB1117YL (repère 30, 141.4 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 9.37 €) · RELAIS Froid THERMIQUE B019DBUJZC (repère 39, 23.97 €).

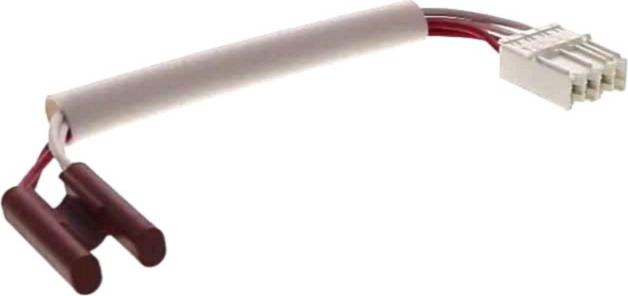

Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid DEGIVRAGE (repère 132, 23.7 €) · SONDE Froid THERMIQUE (repère 715, 31.06 €) · MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 724, 66.31 €) · MOTEUR Froid VENTILATEUR EVAPORATEUR REFRIGERATEUR COMPLET (repère 973, 60.13 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR VENT COMP (repère 720, 12.05 €) · TURBINE Froid MOTEUR Ventilation (repère 720, 9.89 €) · SUPPORT Froid MOTEUR (repère 722, 9.56 €) · MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 724, 66.31 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur DROITE (repère 13, 12.16 €) · CHARNIERE Froid INFERIEURE (repère 13, 24.11 €) · CHARNIERE Froid Supérieur (repère 14, 9.26 €) · JOINT Froid SILENT BLOC (repère 33, 5.82 €).

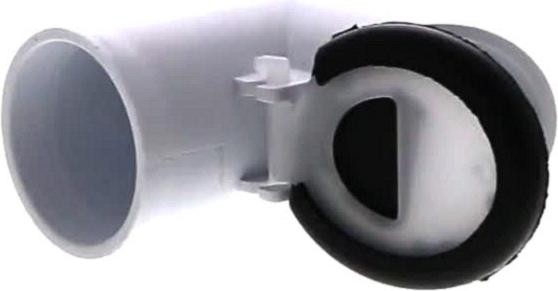

Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

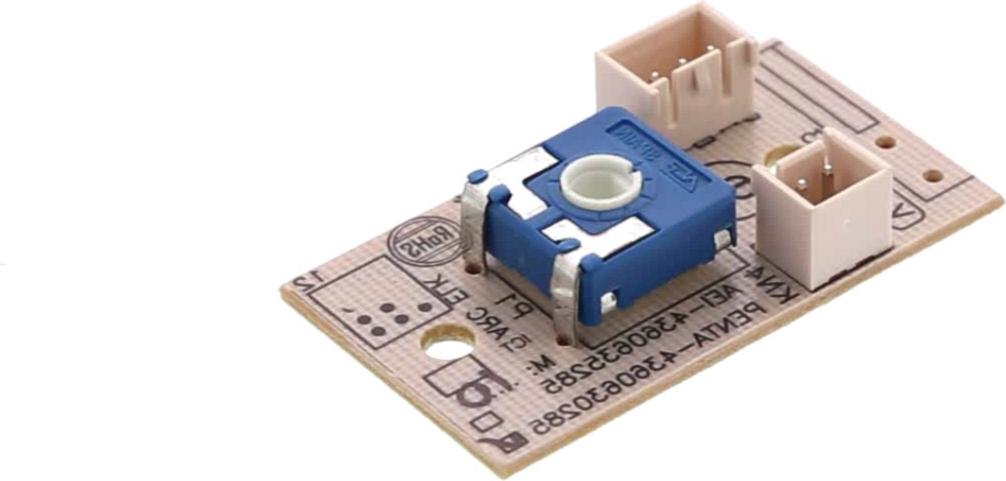

JOINT Froid SILENT BLOC (repère 33, 5.82 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 16.67 €) · CONDENSATEUR Froid 5 Uf (repère 48, 22.96 €) · JOINT Froid Congélateur 675*450 (repère 251, 50.72 €) · JOINT Froid PORTE Réfrigérateur (repère 252, 59.43 €) · JOINT Froid BOUCHON RESERVOIR (repère 279, 11.22 €) · THERMOSTAT Froid (repère 1364, 30.07 €)
