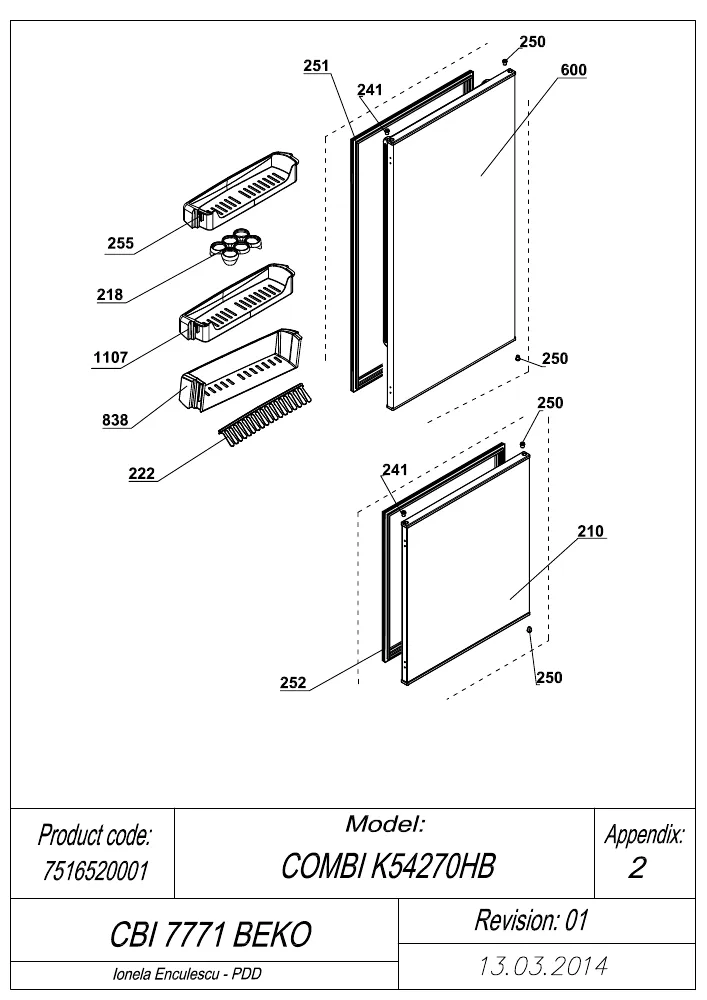

Vue éclatée réfrigérateur BEKO CBI7771 7516520001
Découvrez la vue éclatée complète réfrigérateur BEKO CBI7771 7516520001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CBI7771 7516520001 et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée BEKO CBI7771 7516520001 référence 36 pièces détachées, dont manette froid thermostat, interrupteur froid lumiere, pied froid arriere, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 12.39 €) · BAC Froid COMPRESSEUR (repère 132, 30.17 €) · THERMOSTAT Froid (repère 1364, 33.43 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid + TURBINE Congélateur (repère 973, 68.32 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : PORTE Froid Congélateur (repère 210, 89.09 €) · DOUILLE Froid Charnière Inférieur (repère 250, 7.34 €) · JOINT Froid PORTE Réfrigérateur 990*515 (repère 251, 77.89 €) · JOINT Froid PORTE Congélateur 580*515 (repère 252, 64.73 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 3, 12.39 €) · JOINT Froid PORTE Réfrigérateur 990*515 (repère 251, 77.89 €) · JOINT Froid PORTE Congélateur 580*515 (repère 252, 64.73 €) · THERMOSTAT Froid (repère 1364, 33.43 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
