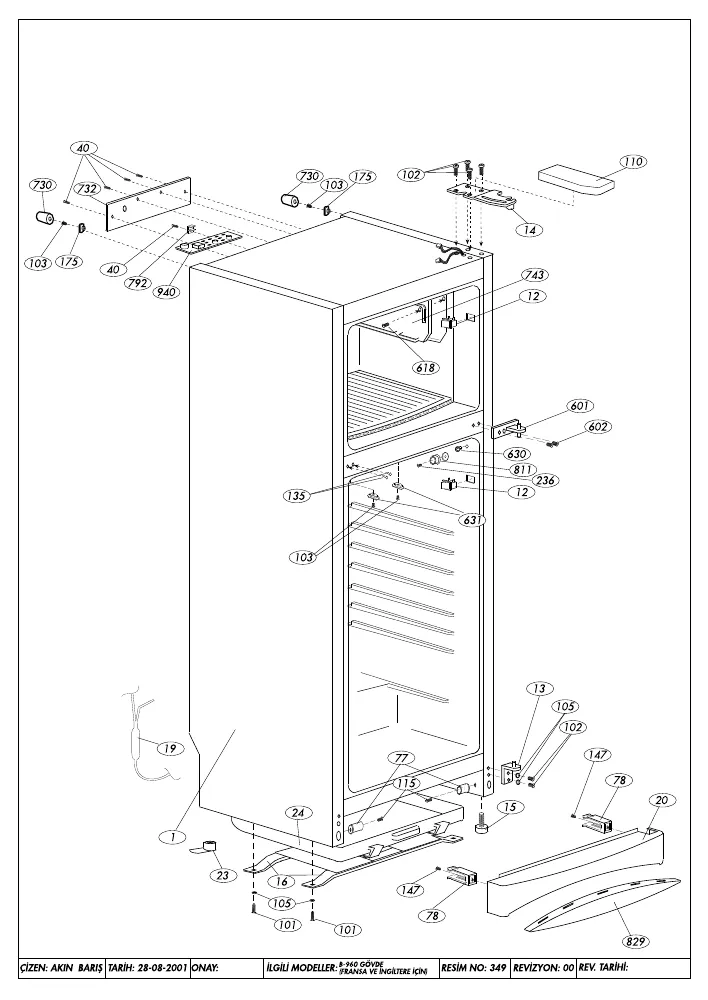

Vue éclatée réfrigérateur BEKO NCO9600 6069476180
Découvrez la vue éclatée complète réfrigérateur BEKO NCO9600 6069476180, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO NCO9600 6069476180 et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée BEKO NCO9600 6069476180 référence 36 pièces détachées, dont interrupteur froid lumiere, pied froid reglable droit ou gauche, collier froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid FGS90HA GVY75ATACC (repère 30, 162.14 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 27.19 €) · CONDENSATEUR Froid 5 Uf (repère 48, 22.15 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 720, 8.97 €) · SONDE Froid (repère 842, 29.08 €) · SONDE Froid 4 POLES (repère 842, 19.22 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid ENS VOLET (repère 702) · COUVERCLE Froid BOITIER MOTEUR VOLET (repère 702, 10.28 €) · TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 720, 8.97 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : ENTRETOISE Froid CHARNIERE (repère 100, 8.2 €) · JOINT Froid Congélateur (repère 251, 48.93 €) · JOINT Froid Réfrigérateur (repère 252, 69.01 €) · POIGNEE Froid PORTE Congélateur (repère 866, 38.93 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 27.19 €) · CONDENSATEUR Froid 5 Uf (repère 48, 22.15 €) · JOINT Froid Congélateur (repère 251, 48.93 €) · JOINT Froid Réfrigérateur (repère 252, 69.01 €)
