Vue éclatée réfrigérateur BEKO TS190020 7266748714

Name: BEKO TS190020 7266748714
Brand: BEKO
SKU: TS190020 7266748714

Découvrez la vue éclatée complète réfrigérateur BEKO TS190020 7266748714, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO TS190020 7266748714 et éviter les pannes imprévues. 19 pièces référencées.

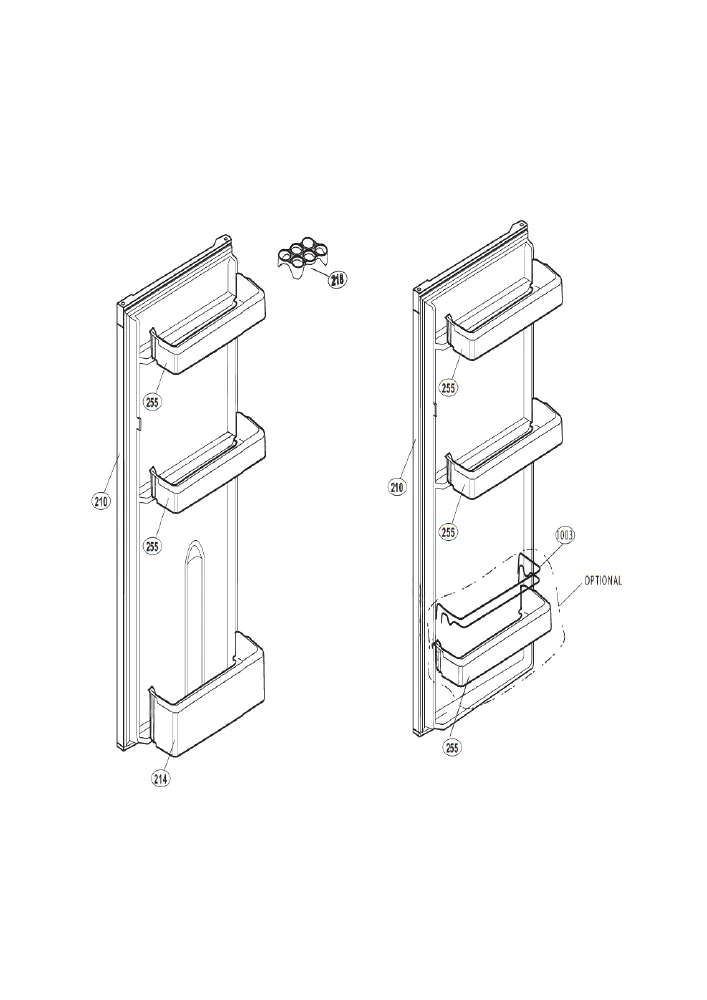

Cette vue éclatée BEKO TS190020 7266748714 référence 19 pièces détachées, dont interrupteur froid lumiere, bac froid evaporateur, bac froid compresseur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BAC Froid COMPRESSEUR (repère 30, 25.59 €) · MANETTE Froid THERMOSTAT (repère 43, 12.01 €) · COMPRESSEUR Froid MM1080Y (repère 44, 178.36 €) · COUVERCLE Froid COMPRESSEUR (repère 53, 10.15 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid DEGIVRAGE (repère 959, 6.53 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid SILENT BLOC (repère 80, 6.11 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid THERMOSTAT (repère 43, 12.01 €) · JOINT Froid SILENT BLOC (repère 80, 6.11 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 404, 42.59 €) · CONDENSATEUR Froid 2.5uf 400V (repère 405, 26.48 €)
