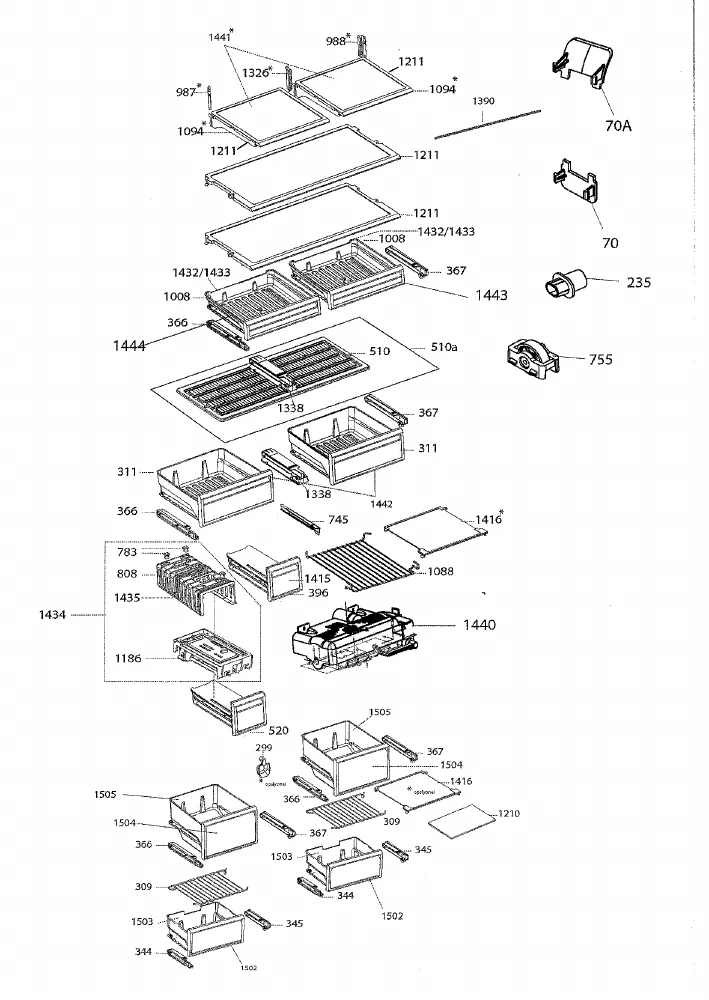

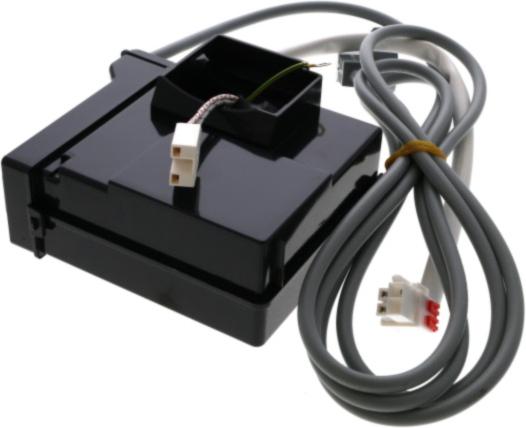

Vue éclatée réfrigérateur BEKO GNE134620X 7250547682
Découvrez la vue éclatée complète réfrigérateur BEKO GNE134620X 7250547682, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO GNE134620X 7250547682 et éviter les pannes imprévues. 68 pièces référencées.
Cette vue éclatée BEKO GNE134620X 7250547682 référence 68 pièces détachées, dont interrupteur froid lampe, interrupteur froid lumiere, charniere froid supérieur droite, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid NS1121Y (repère 30, 301.6 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.97 €) · RELAIS Froid DEMARRAGE (repère 39, 35.95 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 16.59 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 16.55 €) · MOTEUR Froid VENTILATEUR (repère 724, 108.39 €) · SONDE Froid THERMIQUE (repère 771, 34.33 €) · SONDE Froid (repère 778, 25.64 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 16.55 €) · SUPPORT Froid MOTEUR (repère 722, 9.33 €) · MOTEUR Froid Ventilation CONDENSEUR (repère 724, 97.32 €) · MOTEUR Froid VENTILATEUR (repère 724, 108.39 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur DROITE (repère 14, 24.29 €) · BUTEE Froid ARRET PORTE (repère 232, 5.58 €) · BLOCAGE Froid CENTRAL PORTE (repère 630, 7.38 €) · JOINT Froid TRAVERSE (repère 1392, 23.75 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.97 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 16.59 €) · CONDENSATEUR Froid DEMARRAGE 5uf (repère 48, 25.05 €) · CACHE Froid FILTRE (repère 639, 5.37 €) · FILTRE Froid ANTIPARASITE DNF06-Z(CGZK) (repère 851, 22.72 €) · CONDENSATEUR Froid ANTIPARASITE (repère 851, 21.61 €) · FILTRE Froid ANTI ODEUR (repère 960, 28.19 €) · FILTRE Froid ELECTROVANNE (repère 1361, 27.86 €)
