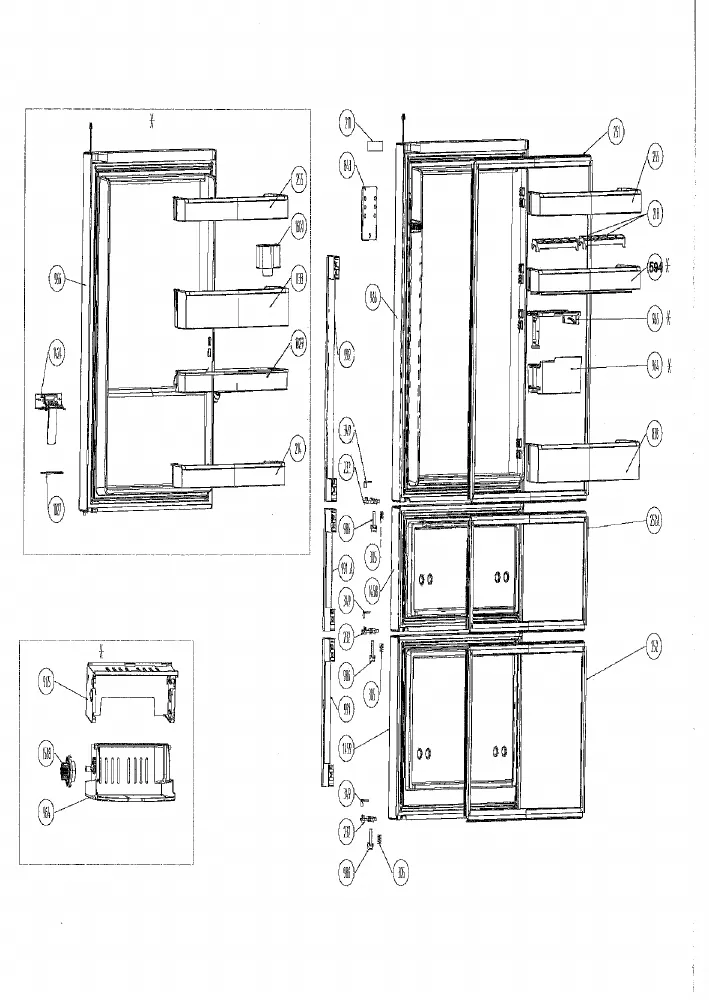

Vue éclatée réfrigérateur BEKO CN151920DX 7264747683
Découvrez la vue éclatée complète réfrigérateur BEKO CN151920DX 7264747683, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CN151920DX 7264747683 et éviter les pannes imprévues. 66 pièces référencées.
Cette vue éclatée BEKO CN151920DX 7264747683 référence 66 pièces détachées, dont balconnet froid inferieur, kit froid sonde *reparation*, queue froid charge, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid NS1121Y (repère 30, 309.56 €) · RELAIS Froid DEMARRAGE (repère 39, 32.12 €) · CONDENSATEUR Froid DEMARRAGE 5uf (repère 48, 23.91 €) · BAC Froid COMPRESSEUR (repère 132, 18.8 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 0, 9.56 €) · KIT Froid SONDE *reparation* (repère 0, 19.13 €) · RESISTANCE Froid + TRAVERSE (repère 388, 42.37 €) · TURBINE Froid VENTILATEUR (repère 720, 14.51 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 0, 9.56 €) · TURBINE Froid VENTILATEUR (repère 720, 14.51 €) · SUPPORT Froid MOTEUR (repère 722, 9.58 €) · MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 724, 62.16 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur (repère 14, 26.87 €) · JOINT Froid SILENT BLOC (repère 33, 6.41 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.52 €) · BUTEE Froid ARRET PORTE (repère 232, 4.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid SILENT BLOC (repère 33, 6.41 €) · CONDENSATEUR Froid DEMARRAGE 5uf (repère 48, 23.91 €) · JOINT Froid PORTE Réfrigérateur 915*700 (repère 251, 59.63 €) · JOINT Froid PORTE Inférieur Congélateur 700*465 (repère 252, 40.26 €) · JOINT Froid PORTE INTERMEDIAIRE GRIS 700*312 (repère 252, 44.12 €) · SUPPORT Froid FILTRE CHARBON (repère 639, 10.58 €) · FILTRE Froid ANTIPARASITE DNF06-Z(CGZK) (repère 851, 23.68 €) · CONDENSATEUR Froid ANTIPARASITE (repère 851, 22.71 €)
