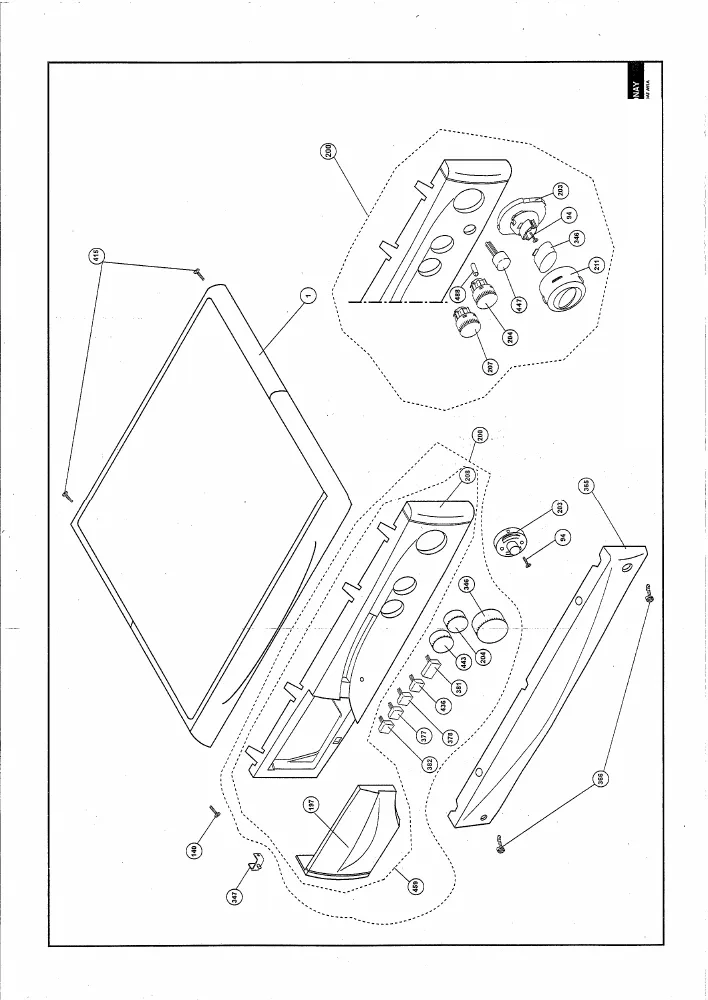

Vue éclatée lave linge BEKO WMB6356SD
Découvrez la vue éclatée complète lave linge BEKO WMB6356SD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BEKO WMB6356SD et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée BEKO WMB6356SD référence 46 pièces détachées, dont hublot lave-linge complet, hublot lave-linge verre, contre porte lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 14.5 €) · DURITE Lave-Linge CHAMBRE COMPRESSION (repère 101, 28.38 €) · DURITE Lave-Linge CUVE/POMPE (repère 105, 28.34 €) · DURITE Lave-Linge BAC/CUVE E (repère 117).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1316J MAEL (repère 59, 40.29 €) · CONDENSATEUR Lave-Linge ANTIPARASIT 411724910 (repère 162, 37.29 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 105, 28.34 €) · JOINT Lave-Linge BOUCHON VIDANGE (repère 143, 50.22 €) · Pompe de vidange Lave-Linge ARCELIK ESMI 30W (repère 194, 87.18 €) · FILTRE Lave-Linge VIDANGE (repère 598, 29.76 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 66, 53.04 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 78, 5.07 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : MANETTE Lave-Linge Thermostat (repère 204, 20.42 €) · JOINT Lave-Linge THERMOSTAT (repère 388, 7.88 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 14.5 €) · COURROIE Lave-Linge 1316J MAEL (repère 59, 40.29 €) · AMORTISSEUR Lave-Linge (repère 66, 53.04 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 78, 5.07 €) · JOINT Lave-Linge BOUCHON VIDANGE (repère 143, 50.22 €) · CONDENSATEUR Lave-Linge ANTIPARASIT 411724910 (repère 162, 37.29 €) · MANETTE Lave-Linge Thermostat (repère 204, 20.42 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 230, 10.96 €)
