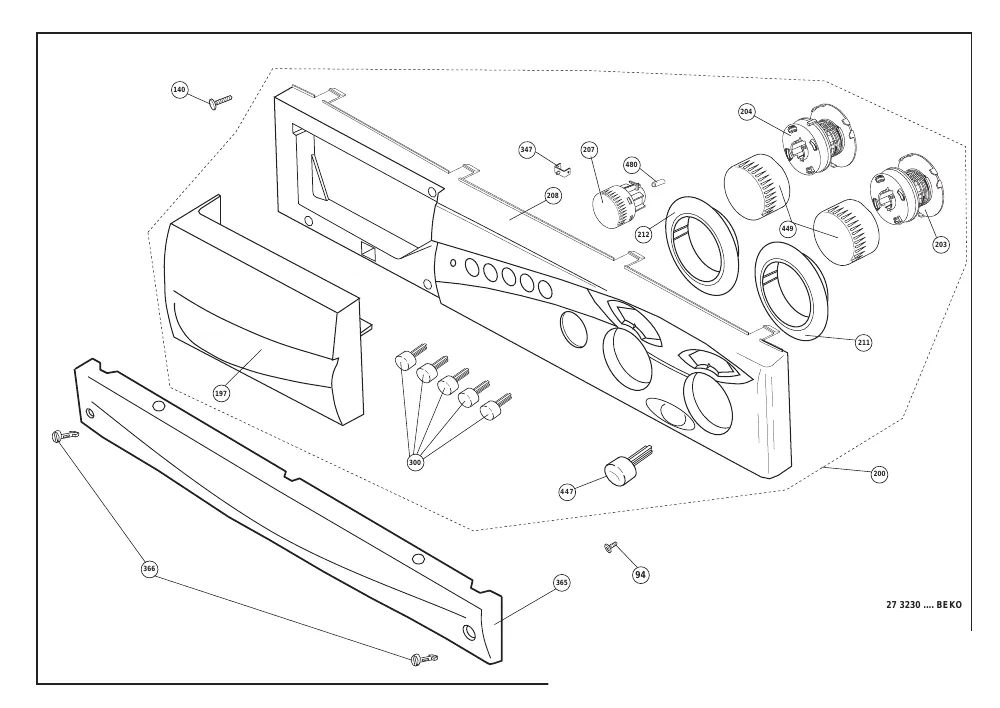

Vue éclatée lave linge BEKO LL1055THV
Découvrez la vue éclatée complète lave linge BEKO LL1055THV, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BEKO LL1055THV et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée BEKO LL1055THV référence 36 pièces détachées, dont securite lave-linge porte, interrupteur lave-linge 1t 4c m/a, electrovanne lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT ARRIE (16.65 €) · JOINT Lave-Linge HUBLOT (99.83 €) · DURITE Lave-Linge CUVE/POMPE (repère 105, 23.26 €) · DURITE Lave-Linge BAC CUVE (repère 117, 18.84 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

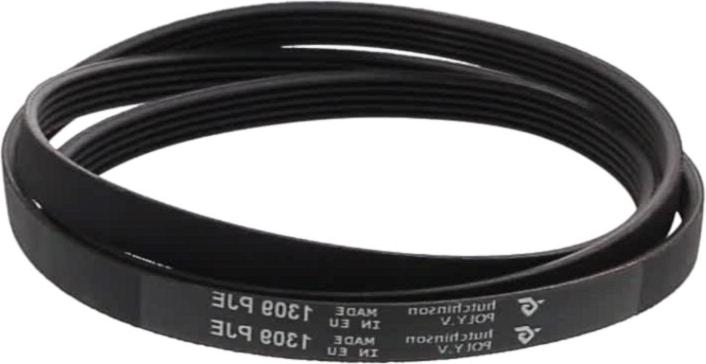

Sur cette vue : COURROIE Lave-Linge 1309J5 MAEL (22.89 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (44.16 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge ARCELIK 25W (50.67 €) · DURITE Lave-Linge CUVE/POMPE (repère 105, 23.26 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : SUPPORT Lave-Linge AMORTISSEUR (5.73 €) · AMORTISSEUR Lave-Linge (59.25 €) · CUVE Lave-Linge +ROULEMENTS (127 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge (50.85 €) · Thermostat Lave-Linge REGLABLE (63.57 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
SUPPORT Lave-Linge AMORTISSEUR (5.73 €) · AMORTISSEUR Lave-Linge (59.25 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIE (16.65 €) · COURROIE Lave-Linge 1309J5 MAEL (22.89 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (44.16 €) · JOINT Lave-Linge HUBLOT (99.83 €) · CUVE Lave-Linge +ROULEMENTS (127 €) · Thermostat Lave-Linge REGLABLE (63.57 €)
