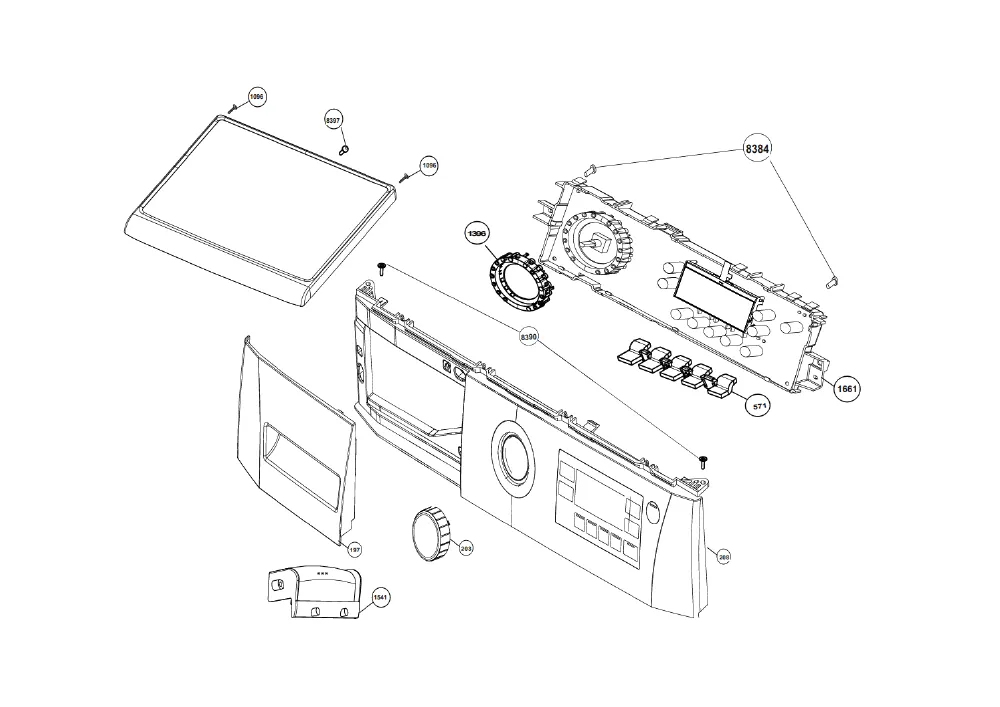

Vue éclatée lave linge BEKO WDA96160 7138342700
Découvrez la vue éclatée complète lave linge BEKO WDA96160 7138342700, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BEKO WDA96160 7138342700 et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée BEKO WDA96160 7138342700 référence 60 pièces détachées, dont joint lave-linge bouchon vidange, poignee lave-linge hublot, porte lave-linge complete, avec leur position sur le schéma constructeur.
Réparer son lave-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge BOUCHON VIDANGE (repère 0, 55.22 €) · COLLIER Froid (repère 33, 7.5 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 230, 9.23 €) · COLLIER Lave-Linge DURITE Electrovanne (repère 552, 4.65 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 6PJE1180 rpl par 1180J5EL (repère 59, 18.33 €) · CONDENSATEUR Lave-Linge ANTI PARASITE (repère 162, 48.24 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : JOINT Lave-Linge BOUCHON VIDANGE (repère 0, 55.22 €) · FIXATION Lave-Linge TUYAU VIDANGE (repère 93, 6.57 €) · FILTRE Lave-Linge ANTI PARASITE (repère 162, 36.13 €) · Pompe de vidange Lave-Linge VIDANGE B15-6AZ 34W (repère 194, 37.01 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 110N (repère 66, 28.35 €) · AXE Lave-Linge Supérieur AMORTISSEUR (repère 78, 5.46 €) · RESSORT Lave-Linge CROCHET (repère 340, 5.75 €) · AXE Lave-Linge AMORTISSEUR (repère 1442, 8.94 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge RESISTANCE (repère 171, 23.14 €) · Résistance Lave-Linge 1950W (repère 1384, 31.51 €) · RESISTANCE Lave-Linge 1900W (repère 1384, 29.1 €) · SONDE CTN (repère 1457, 18.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge BOUCHON VIDANGE (repère 0, 55.22 €) · COURROIE Lave-Linge 6PJE1180 rpl par 1180J5EL (repère 59, 18.33 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 28.35 €) · AXE Lave-Linge Supérieur AMORTISSEUR (repère 78, 5.46 €) · FILTRE Lave-Linge ANTI PARASITE (repère 162, 36.13 €) · CONDENSATEUR Lave-Linge ANTI PARASITE (repère 162, 48.24 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 230, 9.23 €) · BOUCHON Lave-Linge POMPE DE VIDANGE + JOINT (repère 598, 12.7 €)
