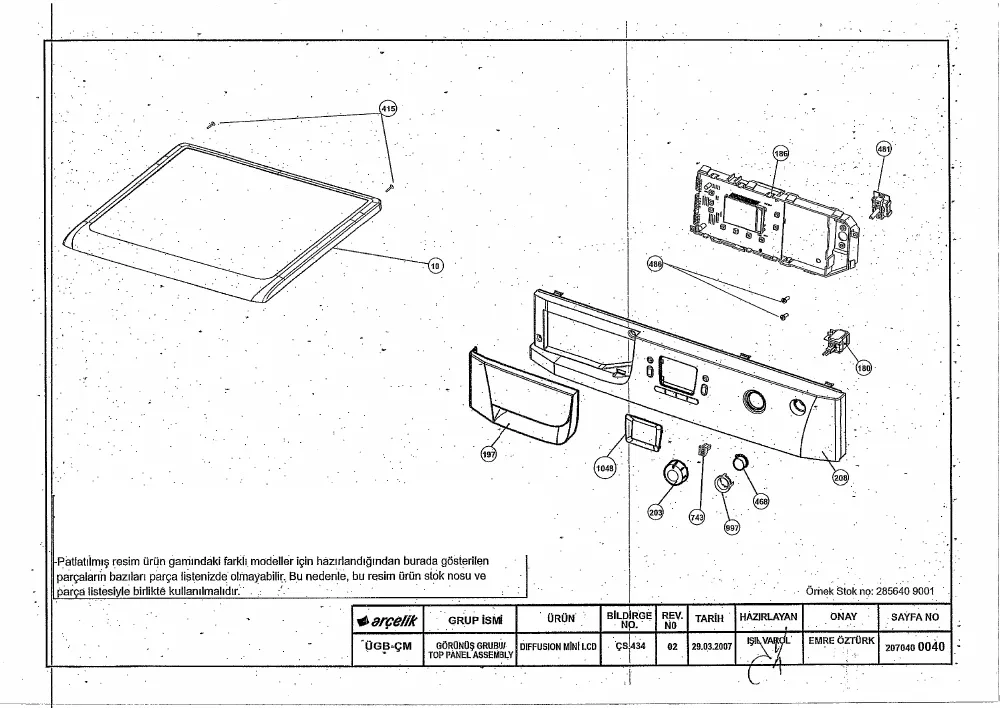

Vue éclatée lave linge BEKO WMD78120 7134381300
Découvrez la vue éclatée complète lave linge BEKO WMD78120 7134381300, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BEKO WMD78120 7134381300 et éviter les pannes imprévues. 62 pièces référencées.
Cette vue éclatée BEKO WMD78120 7134381300 référence 62 pièces détachées, dont dessus lave-linge top, poignee lave-linge hublot, contre porte lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 9.4 €) · DURITE Lave-Linge BOITE CUVE (repère 117, 28.76 €) · COLLIER Lave-Linge DURITE CUVE (repère 453, 3.86 €) · COLLIER Lave-Linge DURITE Electrovanne (repère 552, 4.74 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1244J5EL 1244J4EL (repère 59, 30.22 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 1.0UF (X1)+470K 2X0.022UF(Y2)+2X1MH (repère 162, 41.76 €) · TACHYMETRE Lave-Linge (repère 736, 28.93 €) · CHARBON Lave-Linge MOTEUR "lot de 2" (repère 762, 36.44 €).

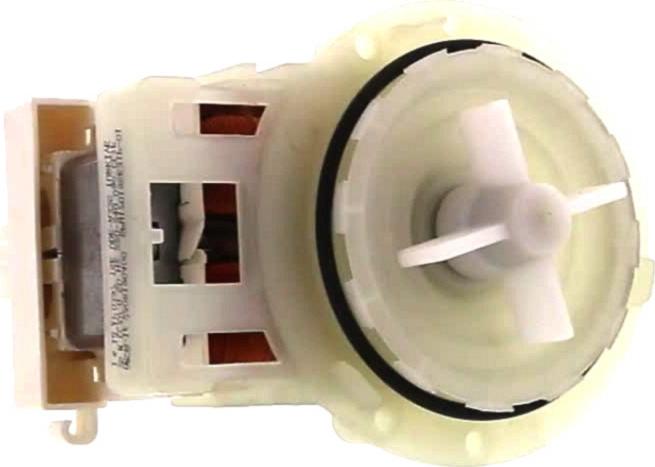

Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : FIXATION Lave-Linge TUYAU VIDANGE (repère 93, 5.72 €) · BOUCHON Lave-Linge FILTRE (repère 134, 16.77 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 411, 7.89 €) · FILTRE ARRIVEE EAU (repère 469, 14.13 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge CUVE 16 STRIES 182MM (repère 53, 16.57 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 29.73 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 78, 5.92 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 340, 7.79 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1950W (repère 1384, 31.08 €) · RESISTANCE Lave-Linge (repère 1384, 30.4 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 9.4 €) · COURROIE Lave-Linge 1244J5EL 1244J4EL (repère 59, 30.22 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 29.73 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 78, 5.92 €) · BOUCHON Lave-Linge FILTRE (repère 134, 16.77 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 1.0UF (X1)+470K 2X0.022UF(Y2)+2X1MH (repère 162, 41.76 €) · FILTRE ARRIVEE EAU (repère 469, 14.13 €) · CHARBON Lave-Linge MOTEUR "lot de 2" (repère 762, 36.44 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée

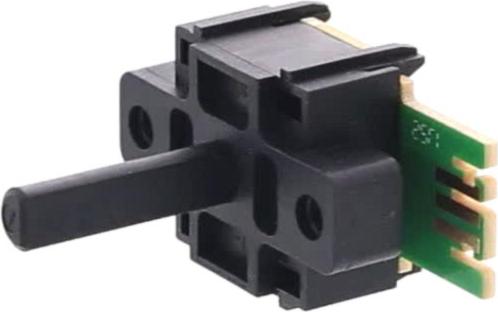

Liste des pièces détachées
