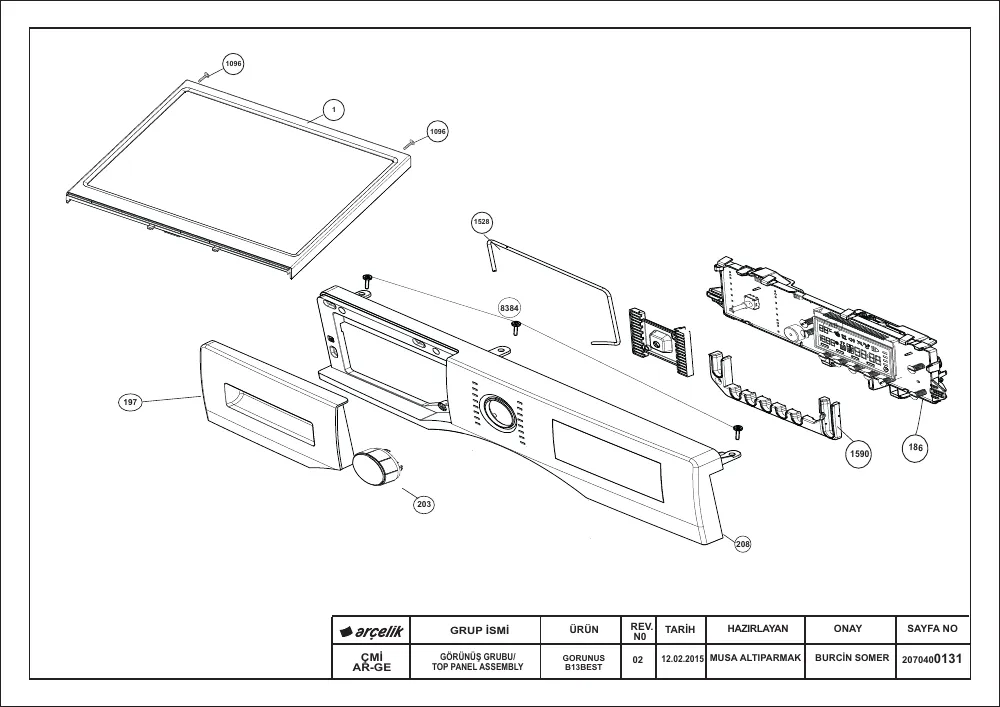

Vue éclatée lave linge BEKO WMY121444 7146042100
Découvrez la vue éclatée complète lave linge BEKO WMY121444 7146042100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BEKO WMY121444 7146042100 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée BEKO WMY121444 7146042100 référence 41 pièces détachées, dont hublot lave-linge complet, charniere lave-linge hublot, bouchon lave-linge vis bridage, avec leur position sur le schéma constructeur.
Réparer son lave-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Froid (repère 25, 8.34 €) · JOINT Lave-Linge HUBLOT (repère 53, 72.9 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 54, 8.83 €) · COLLIER Lave-Linge DURITE Electrovanne (repère 55, 5 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTI PARASITE (repère 1616, 42.96 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge FILTRE (repère 134, 14.31 €) · FILTRE Lave-Linge ANTI PARASITE (repère 162, 38.76 €) · TUYAU Lave-Linge VIDANGE (repère 336, 21.57 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 401, 8.98 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : VIS AXE PALIER (repère 63, 5.13 €) · RESSORT Lave-Linge CUVE 16 STRIES 182MM (repère 473, 16.11 €) · AXE Lave-Linge Supérieur AMORTISSEUR (repère 719, 5.37 €) · AMORTISSEUR Lave-Linge (repère 1641, 75.21 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1900W (repère 138, 31.89 €) · Résistance Lave-Linge 1950W (repère 1384, 31.58 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge HUBLOT (repère 53, 72.9 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 54, 8.83 €) · VIS AXE PALIER (repère 63, 5.13 €) · BOUCHON Lave-Linge FILTRE (repère 134, 14.31 €) · FILTRE Lave-Linge ANTI PARASITE (repère 162, 38.76 €) · COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 208, 18.22 €) · AXE Lave-Linge Supérieur AMORTISSEUR (repère 719, 5.37 €) · FILTRE Lave-Linge Pompe de vidange (repère 1410, 23.07 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
