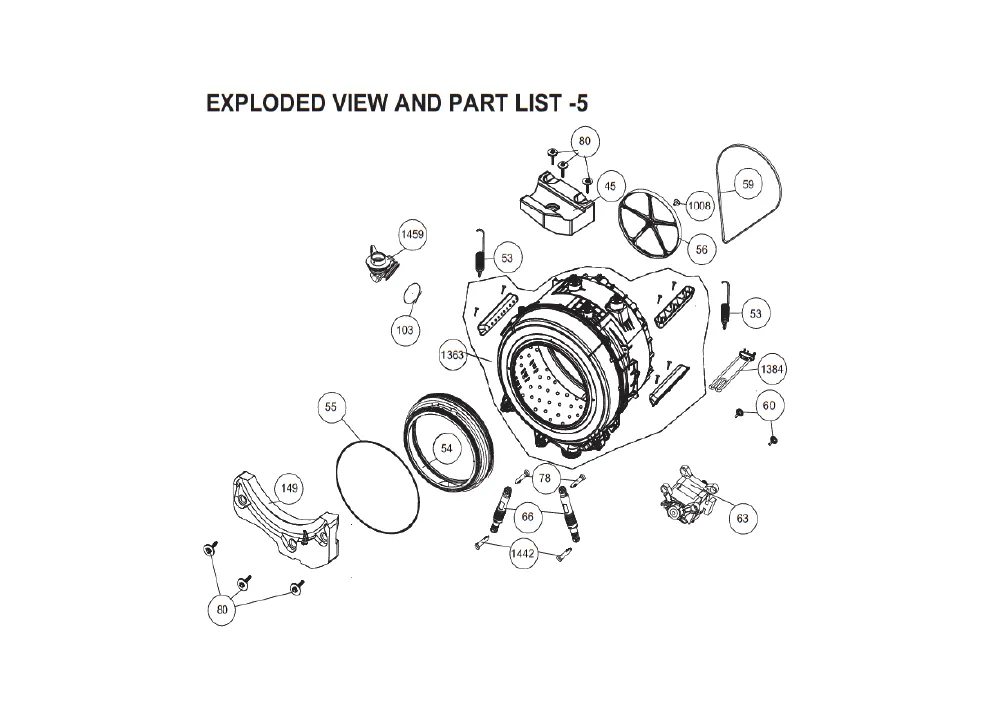

Vue éclatée lave linge BEKO WCL78127 8986423200
Découvrez la vue éclatée complète lave linge BEKO WCL78127 8986423200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BEKO WCL78127 8986423200 et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée BEKO WCL78127 8986423200 référence 67 pièces détachées, dont syphon lave-linge, vis lave-linge, collier lave-linge joint hublot/meuble, avec leur position sur le schéma constructeur.
Réparer son lave-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 1, 11.51 €) · COLLIER Lave-Linge TUYAU VIDANGE (repère 22, 4.95 €) · DURITE Lave-Linge CUVE-FILTRE (repère 41, 39.17 €) · JOINT Lave-Linge HUBLOT (repère 54, 44.98 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1244J5EL 1244J4EL (repère 16, 31.36 €) · CONDENSATEUR Lave-Linge ANTIPARASITE FC86-A-25016-21 16A0.47UF+0.47UF (repère 162, 42.04 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : COLLIER Lave-Linge TUYAU VIDANGE (repère 22, 4.95 €) · POMPE Lave-Linge VIDANGE (repère 38, 46 €) · DURITE Lave-Linge CUVE-FILTRE (repère 41, 39.17 €) · FIXATION Lave-Linge TUYAU VIDANGE (repère 93, 5.69 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge CUVE 9 STRIES 178MM (repère 10, 14.21 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 23, 6.4 €) · RESSORT Lave-Linge CUVE 16 STRIES 182MM (repère 53, 15.35 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 31.42 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1900W (repère 11, 30.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/MEUBLE (repère 1, 11.51 €) · COURROIE Lave-Linge 1244J5EL 1244J4EL (repère 16, 31.36 €) · DURITE Lave-Linge CUVE-FILTRE (repère 41, 39.17 €) · JOINT Lave-Linge HUBLOT (repère 54, 44.98 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 13.8 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 31.42 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 78, 5.9 €) · CONDENSATEUR Lave-Linge ANTIPARASITE FC86-A-25016-21 16A0.47UF+0.47UF (repère 162, 42.04 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
