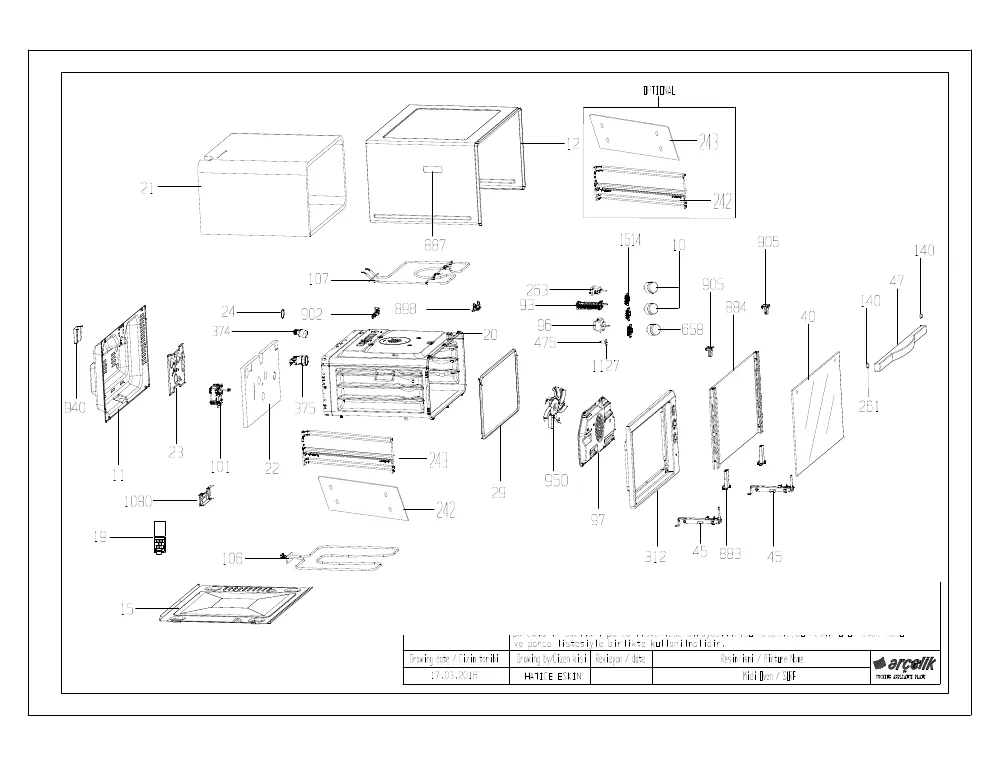

Vue éclatée minifour BEKO BMF50CS 7730420291
Découvrez la vue éclatée complète minifour BEKO BMF50CS 7730420291, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre minifour. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre minifour BEKO BMF50CS 7730420291 et éviter les pannes imprévues. 16 pièces référencées.
Cette vue éclatée BEKO BMF50CS 7730420291 référence 16 pièces détachées, dont manette four, grille four, plat cuisinière leche frite 462*368, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four (repère 27, 33.44 €) · GRILLE Cuisinière SUPPORT BROCHE (repère 103, 25.92 €) · RESISTANCE Four Inférieur 1200w (repère 106, 36.8 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four Inférieur 1200w (repère 106, 36.8 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 14.65 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Four INTERIEURE (repère 40, 57.52 €) · CHARNIERE Four DROITE ou GAUCHE (repère 45, 17.83 €) · VITRE Four EXTERIEURE 508*285 entraxe 407mm (repère 884, 52.28 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 14.65 €)
