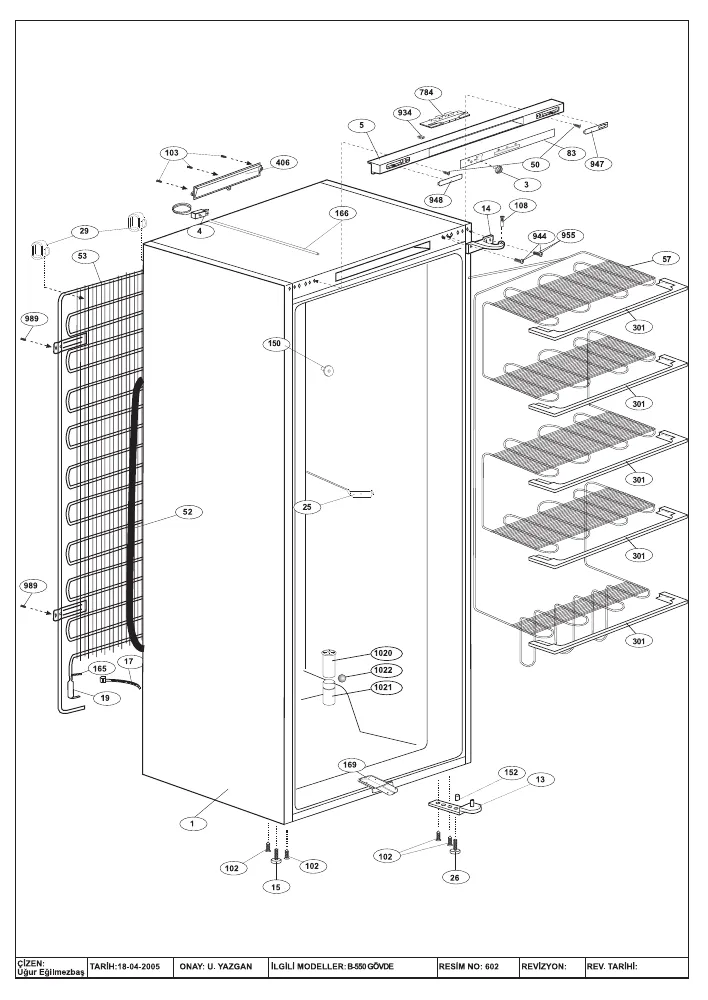

Vue éclatée congélateur BEKO FSE21300 7201948714

Name: BEKO FSE21300 7201948714
Brand: BEKO
SKU: FSE21300 7201948714

Découvrez la vue éclatée complète congélateur BEKO FSE21300 7201948714, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre congélateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre congélateur BEKO FSE21300 7201948714 et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée BEKO FSE21300 7201948714 référence 27 pièces détachées, dont manette froid thermostat blanc, thermostat froid k56l1944, thermostat froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid THERMOSTAT Blanc (repère 3, 8.92 €) · Thermostat Froid K56L1944 (repère 4, 67.55 €) · THERMOSTAT Froid (repère 4, 52.65 €) · RELAIS Froid DEMARRAGE E8EA19E61 16K7AB QP3-15E190519 (repère 43, 30.05 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 22.29 €) · DOUILLE Froid CHARNIERE Supérieur (repère 250, 4.92 €) · JOINT Froid PORTE Réfrigérateur OU Congélateur 1360*520 (repère 252) · CHARNIERE Froid GAUCHE PORTILLON (repère 331, 8.87 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid THERMOSTAT Blanc (repère 3, 8.92 €) · Thermostat Froid K56L1944 (repère 4, 67.55 €) · THERMOSTAT Froid (repère 4, 52.65 €) · RELAIS Froid Thermostat 4TM 149NFBYY-73 (repère 44, 22.62 €) · CONDENSATEUR Froid 4uf (repère 48, 28.49 €) · JOINT Froid PORTE Réfrigérateur OU Congélateur 1360*520 (repère 252)
