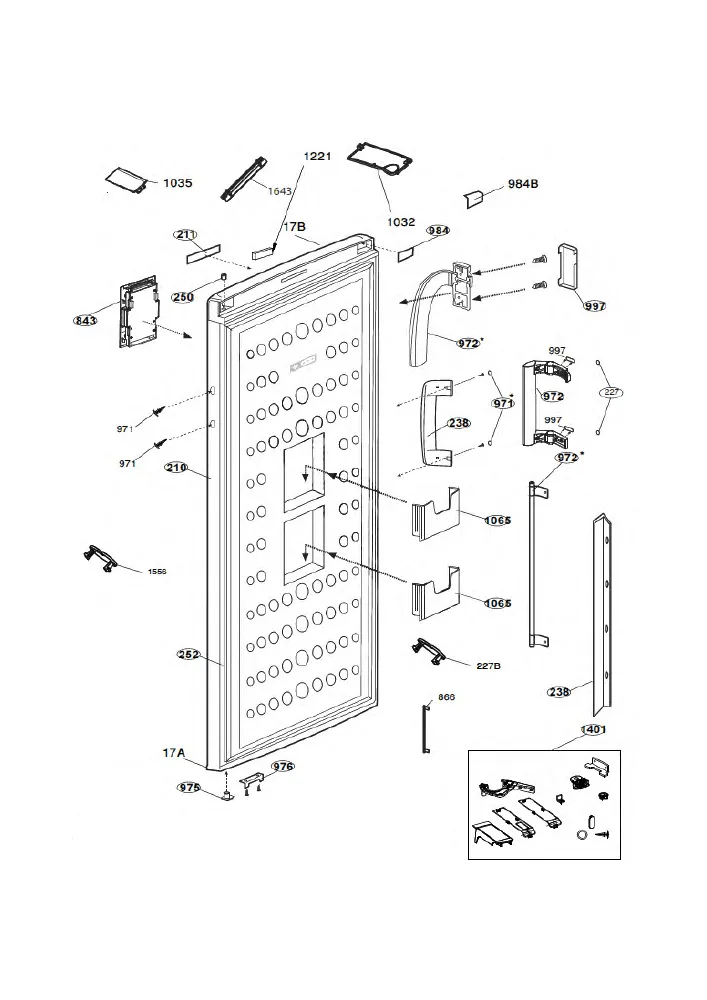

Vue éclatée congélateur BEKO FS124320 7254547616
Découvrez la vue éclatée complète congélateur BEKO FS124320 7254547616, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre congélateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre congélateur BEKO FS124320 7254547616 et éviter les pannes imprévues. 42 pièces référencées.
Cette vue éclatée BEKO FS124320 7254547616 référence 42 pièces détachées, dont charniere froid superieure, pied froid gauche, deshydrateur froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid (repère 30, 129.24 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 10.1 €) · RELAIS Froid DEMARRAGE+KLIXON TX1C7 069 16 AE23AHN6 C7 067-16 (repère 39, 40.77 €) · RELAIS Froid (repère 39, 27.23 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid SUPERIEURE (repère 14, 17.6 €) · JOINT Froid SILENT BLOC (repère 33, 6.82 €) · DOUILLE Froid CHARNIERE Supérieur (repère 250, 5.72 €) · JOINT Froid Réfrigérateur 1410 *577 (repère 252, 58.34 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

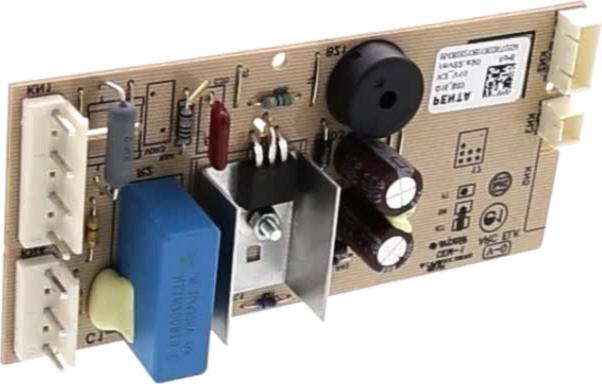

JOINT Froid SILENT BLOC (repère 33, 6.82 €) · RELAIS Froid DEMARRAGE+KLIXON TX1C7 069 16 AE23AHN6 C7 067-16 (repère 39, 40.77 €) · RELAIS Froid Thermostat 4TM 149NFBYY-73 (repère 44, 24.22 €) · CONDENSATEUR Froid 4uf (repère 48, 25.78 €) · JOINT Froid Réfrigérateur 1410 *577 (repère 252, 58.34 €) · PLATINE Froid THERMOSTATIQUE (repère 843, 57.3 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
