Vue éclatée congélateur BEKO HSA32540 7509420001

Name: BEKO HSA32540 7509420001
Brand: BEKO
SKU: HSA32540 7509420001

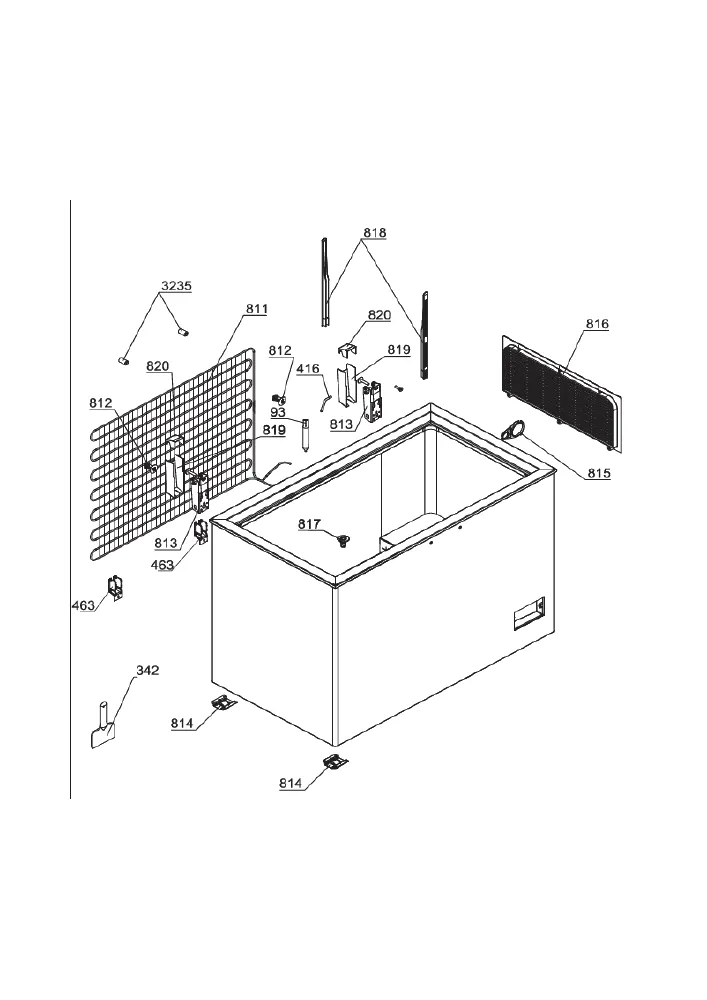

Découvrez la vue éclatée complète congélateur BEKO HSA32540 7509420001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre congélateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre congélateur BEKO HSA32540 7509420001 et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée BEKO HSA32540 7509420001 référence 17 pièces détachées, dont compresseur froid nb1114y ntz145mt r600a, relais froid demarrage, relais froid klixon nu1114y-ns1114y, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid NB1114Y NTZ145MT R600A (repère 30, 169.28 €) · RELAIS Froid DEMARRAGE (repère 39, 55.43 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 42.26 €) · THERMOSTAT Froid Congélateur (repère 1206, 66.65 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid COUVERCLE 158*50 RESSORT 8 STRIES (repère 813, 60.8 €) · VIS Froid POIGNEE PORTE (repère 1865, 4.55 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 42.26 €) · THERMOSTAT Froid Congélateur (repère 1206, 66.65 €) · Thermostat Froid K56L1911 (repère 4408, 69.56 €)
