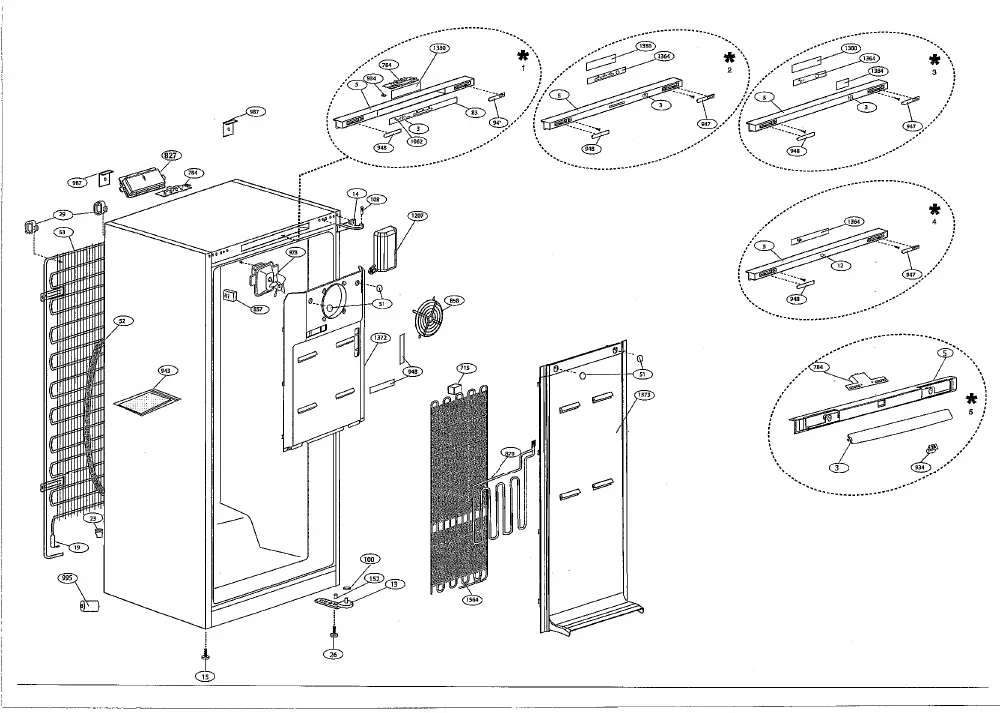

Vue éclatée congélateur BEKO FN129420 7255348716
Découvrez la vue éclatée complète congélateur BEKO FN129420 7255348716, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre congélateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre congélateur BEKO FN129420 7255348716 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée BEKO FN129420 7255348716 référence 55 pièces détachées, dont sonde froid evaporateur, bandeau froid, charniere froid superieure gauche, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

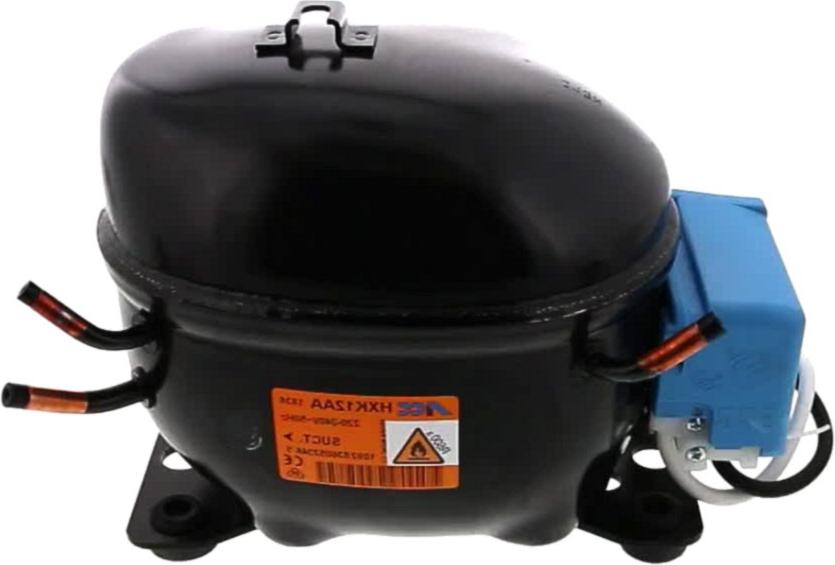

Sur cette vue : COMPRESSEUR Froid 220-240V R600A (repère 30, 172.64 €) · COMPRESSEUR Froid HXK12AA ACC (repère 30, 127.05 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 8.98 €) · CONDENSATEUR Froid ANTIPARASITE (repère 38, 39.74 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid Evaporateur (17.32 €) · SONDE Froid TEMPERATURE (repère 716, 22.76 €) · SONDE Froid (repère 842, 27.13 €) · RESISTANCE Froid DEGIVRAGE (repère 879, 78.4 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid MOTEUR (repère 722, 8.62 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

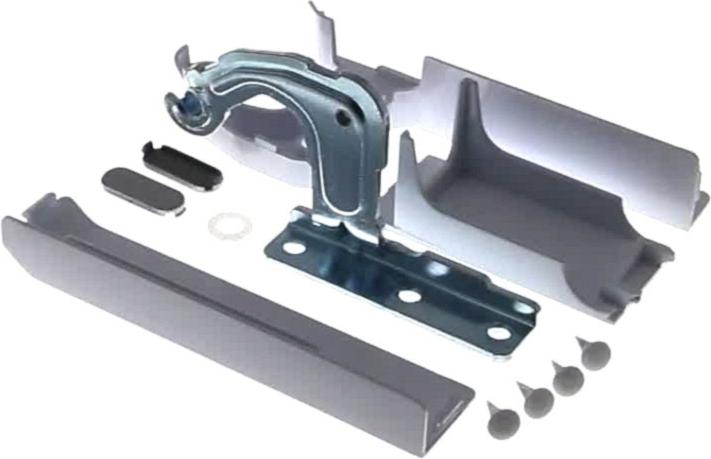

Sur cette vue : CHARNIERE Froid SUPERIEURE GAUCHE (repère 14, 17.54 €) · CHARNIERE Froid Supérieur Droit (repère 14, 20.31 €) · JOINT Froid SILENT BLOC (repère 33, 5.89 €) · JOINT Froid PORTE Congélateur (repère 252, 56.14 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid SILENT BLOC (repère 33, 5.89 €) · CONDENSATEUR Froid ANTIPARASITE (repère 1111, 22.13 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 15 €) · CONDENSATEUR Froid 4uf (repère 48, 26.96 €) · JOINT Froid PORTE Congélateur (repère 252, 56.14 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
