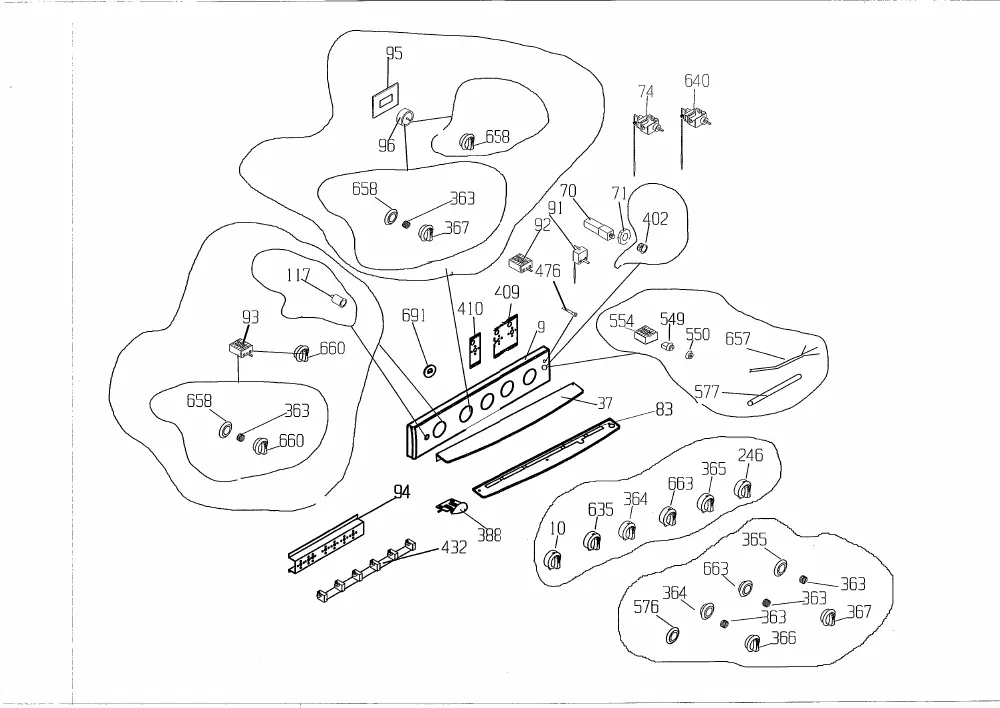

Vue éclatée cuisinière BEKO CG51001 7711787621
Découvrez la vue éclatée complète cuisinière BEKO CG51001 7711787621, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO CG51001 7711787621 et éviter les pannes imprévues. 40 pièces référencées.
Cette vue éclatée BEKO CG51001 7711787621 référence 40 pièces détachées, dont couvercle cuisinière email, charnière cuisinière droit couvercle, charniere cuisinière gauche couvercle, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 40X35 (repère 27, 47.78 €) · THERMOCOUPLE Cuisinière GRILL (repère 87, 34.06 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Cuisinière Droit Couvercle (repère 2, 20.14 €) · CHARNIERE Cuisinière Gauche COUVERCLE (repère 2, 21.99 €) · Charnière Cuisinière FEMELLE (repère 17, 14.22 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 10.28 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 10.28 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 6.93 €) · JOINT Plaque S/R (repère 124, 7.95 €) · JOINT Plaque Auxiliaire (repère 124, 8.24 €) · JOINT Cuisinière ROBINET-RAMPE (repère 406, 6.42 €) · JOINT Cuisinière PORTE FOUR (repère 488, 27.53 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
