Vue éclatée cuisinière BEKO BF2020 6631873000
Découvrez la vue éclatée complète cuisinière BEKO BF2020 6631873000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO BF2020 6631873000 et éviter les pannes imprévues. 63 pièces référencées.
Cette vue éclatée BEKO BF2020 6631873000 référence 63 pièces détachées, dont couvercle cuisinière, charniere cuisinière gauche couvercle, charniere cuisinière droite couvercle, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 464*363 (repère 27, 40.81 €) · GRILLE Cuisinière REDUCTRICE (repère 58, 18.94 €) · Résistance Cuisinière SOLE 1300W 230V (repère 106, 28.32 €) · Résistance Four 1100+1200w (repère 107, 65.75 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière SOLE 1300W 230V (repère 106, 28.32 €) · Résistance Four 1100+1200w (repère 107, 65.75 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 48.7 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Four FOUR NT252AR B 1044A5H 320° (repère 91, 53.77 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 36.46 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Cuisinière GAUCHE COUVERCLE (repère 2) · CHARNIERE Cuisinière DROITE COUVERCLE (repère 2, 31.72 €) · Charnière Cuisinière FEMELLE (repère 17, 13.53 €) · JOINT Cuisinière MOUFLE (repère 29, 28.54 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

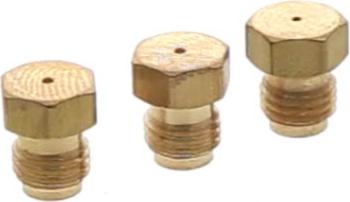

JOINT Cuisinière MOUFLE (repère 29, 28.54 €) · BOUGIE Cuisinière AVD (repère 62, 15.2 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 10.52 €) · Thermostat Four FOUR NT252AR B 1044A5H 320° (repère 91, 53.77 €) · JOINT Cuisinière ROBINET-RAMPE (repère 406, 6.35 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 36.46 €) · PATIN Cuisinière GRILLE (repère 566, 5.41 €)
