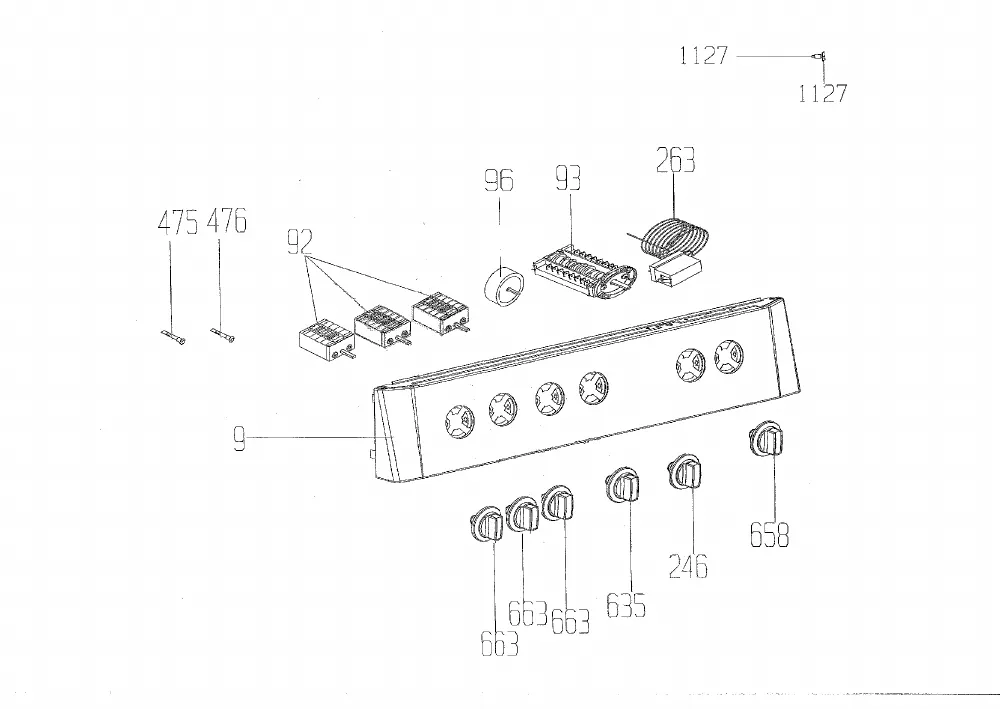

Vue éclatée cuisinière BEKO CSS48100GW 7715288306
Découvrez la vue éclatée complète cuisinière BEKO CSS48100GW 7715288306, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO CSS48100GW 7715288306 et éviter les pannes imprévues. 45 pièces référencées.
Cette vue éclatée BEKO CSS48100GW 7715288306 référence 45 pièces détachées, dont taque cuisinière vitro, dessus cuisinière vitro, pied cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

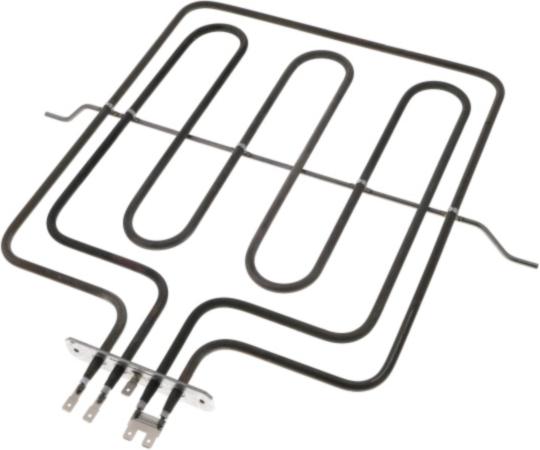

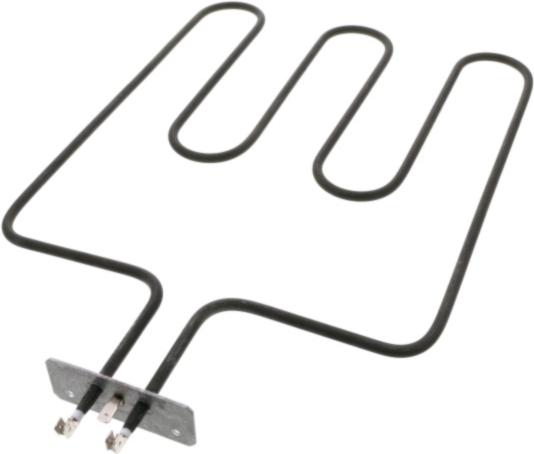

Sur cette vue : RESISTANCE Cuisinière SOLE 1100W 230V (repère 106, 52.52 €) · RESISTANCE Cuisinière GRILL (repère 107, 73.29 €) · PROTECTION Cuisinière BRULEUR GRILL (repère 360, 22.32 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE 1100W 230V (repère 106, 52.52 €) · RESISTANCE Cuisinière GRILL (repère 107, 73.29 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

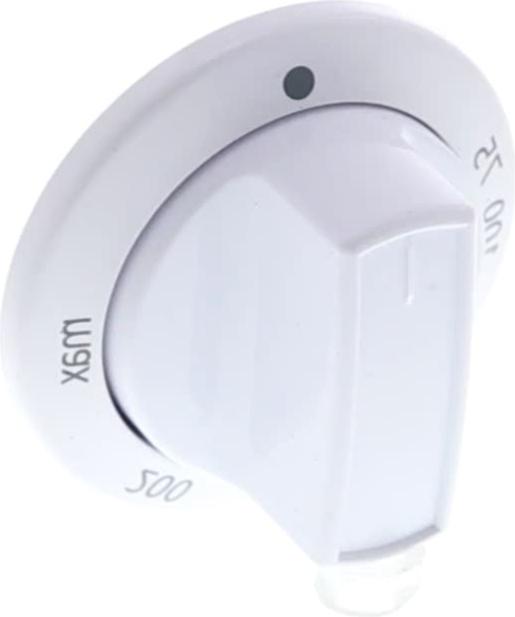

Sur cette vue : MANETTE Cuisinière THERMOSTAT (repère 246, 13.88 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 47.59 €) · THERMOSTAT Cuisinière SECURITE (repère 557, 23.1 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Cuisinière PORTE (repère 29, 37.36 €) · VITRE Cuisinière INTERIEURE GRAND FOUR 436*413 (repère 40, 70.14 €) · CHARNIERE Cuisinière PORTE FOUR (repère 45, 26.47 €) · CACHE Cuisinière PLASTIQUE CHARNIERE (repère 473, 12.04 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE (repère 29, 37.36 €) · MANETTE Cuisinière THERMOSTAT (repère 246, 13.88 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 47.59 €) · THERMOSTAT Cuisinière SECURITE (repère 557, 23.1 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
