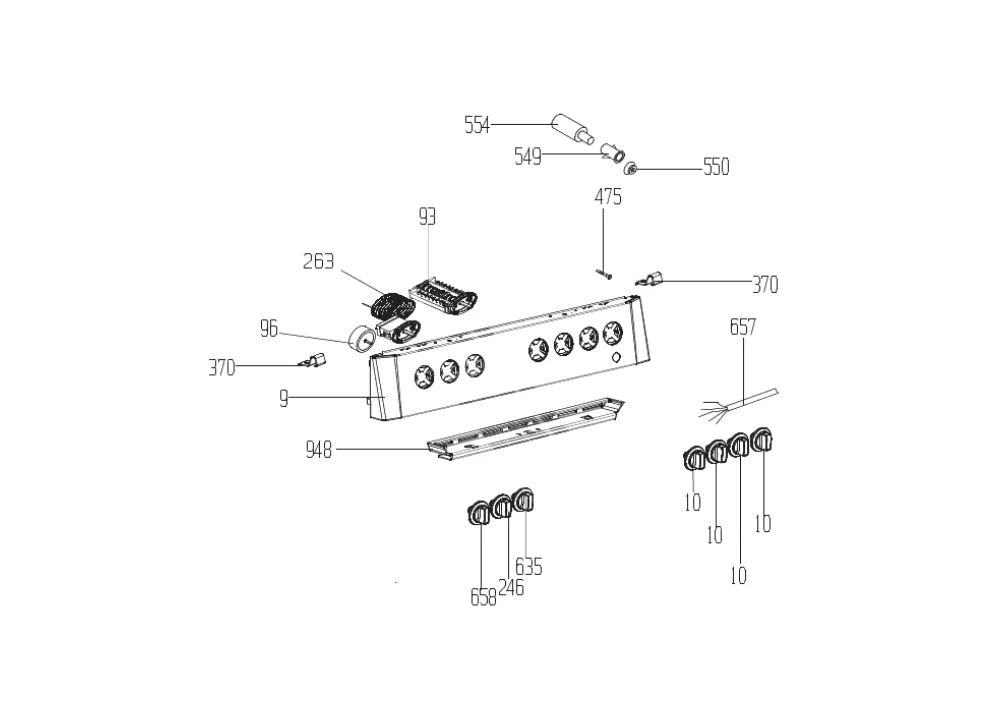

Vue éclatée cuisinière BEKO FSS63110DWCS 7738987637
Découvrez la vue éclatée complète cuisinière BEKO FSS63110DWCS 7738987637, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO FSS63110DWCS 7738987637 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée BEKO FSS63110DWCS 7738987637 référence 90 pièces détachées, dont couvercle cuisinière, butee cuisinière couvercle, panneau cuisinière lateral, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR (repère 27, 40.19 €) · GRILLE Cuisinière FOUR 464*362 (repère 27, 41.18 €) · RESISTANCE Four Inférieur 1200w (repère 106, 34.69 €) · RESISTANCE Four SOLE 1200W 230V 5.A18.0307 (repère 106, 29.19 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four Inférieur 1200w (repère 106, 34.69 €) · RESISTANCE Four SOLE 1200W 230V 5.A18.0307 (repère 106, 29.19 €) · RESISTANCE Cuisinière GRILL 1100+1100 W (repère 107, 60.6 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

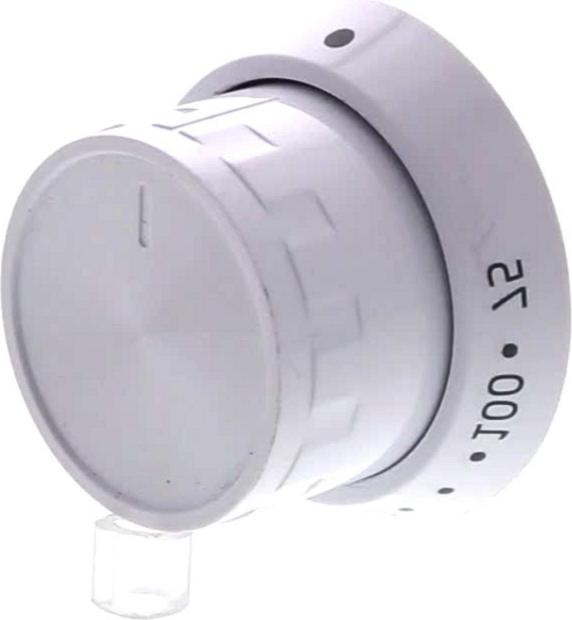

Sur cette vue : MANETTE Cuisinière THERMOSTAT (repère 246, 20.12 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 47.21 €) · THERMOSTAT Cuisinière SECURITE (repère 557, 24.15 €) · SUPPORT Cuisinière THERMOSTAT (repère 1027, 9.92 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Cuisinière COUVERCLE Gauche OU Droit (repère 2, 21.72 €) · JOINT Cuisinière GRD FOUR (repère 29, 28.32 €) · VITRE Four Intérieure Porte FOUR 520*400 (repère 40, 72.21 €) · CHARNIERE Cuisinière PORTE FOUR (repère 45, 36.03 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière GRD FOUR (repère 29, 28.32 €) · BOUGIE Plaque ARD 380mm (repère 62, 10.73 €) · BOUGIE Cuisinière 650mm (repère 62, 17.44 €) · CLIPS Cuisinière BOUGIE (repère 68, 5.55 €) · ALLUMEUR Cuisinière + BOUGIES (repère 70, 44.9 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 9.39 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 7.3 €) · JOINT Plaque S/R (repère 124, 8.72 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
