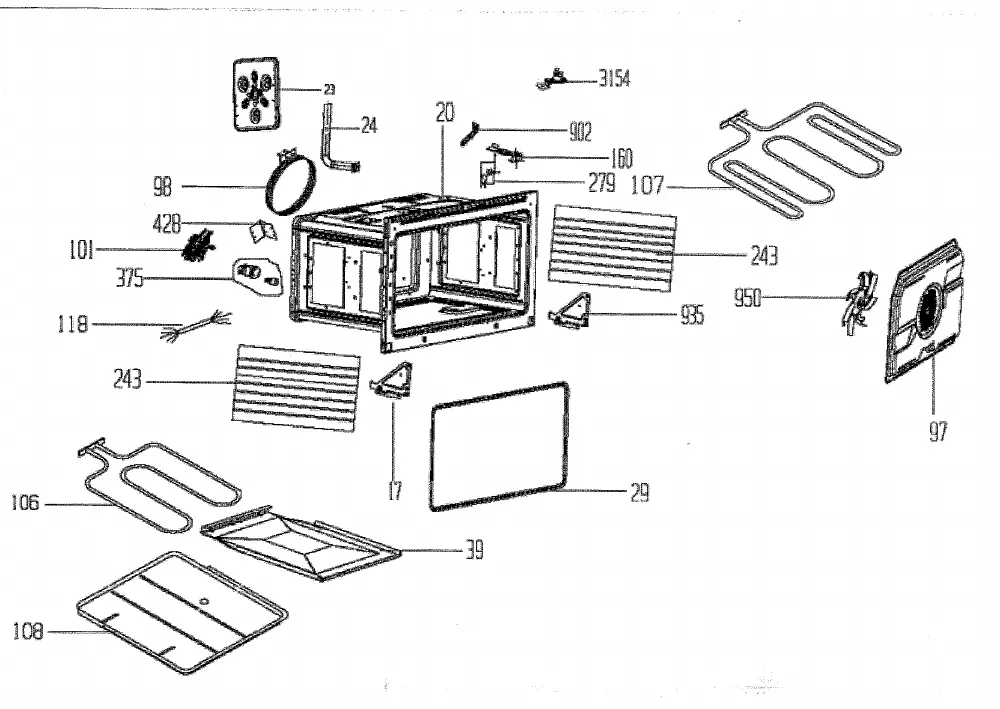

Vue éclatée cuisinière BEKO GM15121DX 7757587603
Découvrez la vue éclatée complète cuisinière BEKO GM15121DX 7757587603, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO GM15121DX 7757587603 et éviter les pannes imprévues. 81 pièces référencées.
Cette vue éclatée BEKO GM15121DX 7757587603 référence 81 pièces détachées, dont taque cuisinière inox, bandeau cuisinière, manette cuisinière thermostat, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR (repère 27, 66.02 €) · RESISTANCE Cuisinière GRILL 2500W 230V (repère 107, 103.89 €) · GRILLE Cuisinière DROITE (repère 376, 121.02 €) · PATIN Plaque GRILLE unitaire (repère 566, 7.56 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL 2500W 230V (repère 107, 103.89 €).
Sécurités et régulation

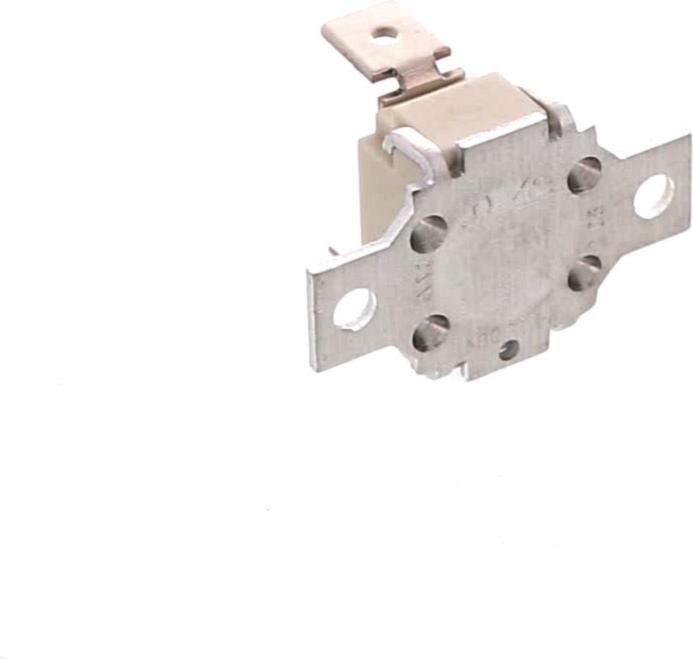

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

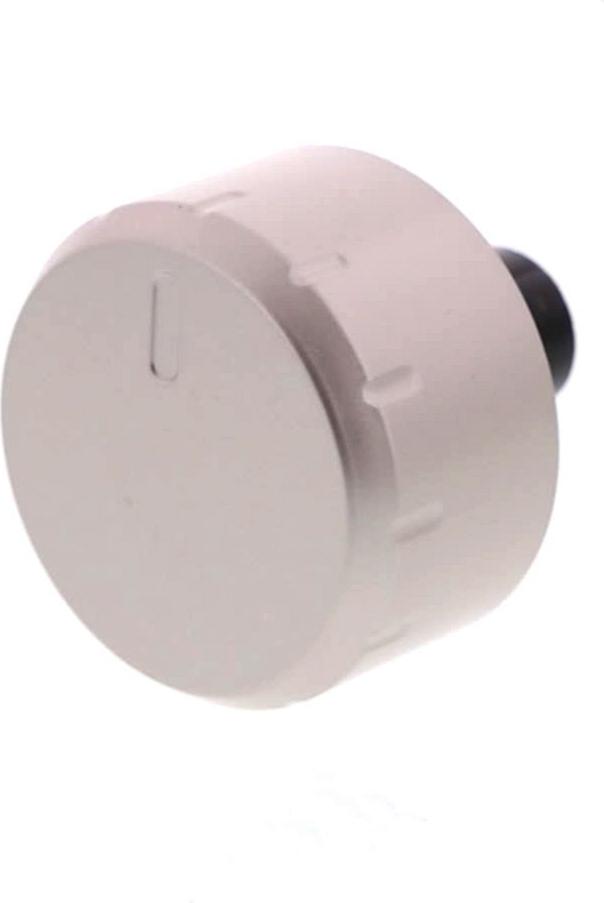

Sur cette vue : MANETTE Cuisinière THERMOSTAT (repère 10, 18.92 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 42.53 €) · SECURITE Cuisinière PORTE PETIT FOUR (repère 279, 29.51 €) · TURBINE Cuisinière VENTILATEUR (repère 950, 20.33 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

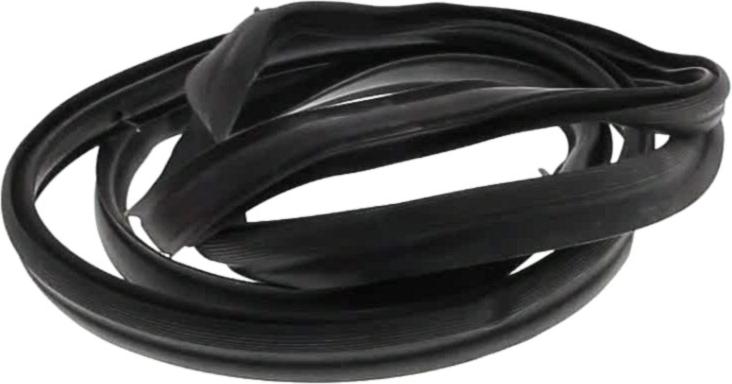

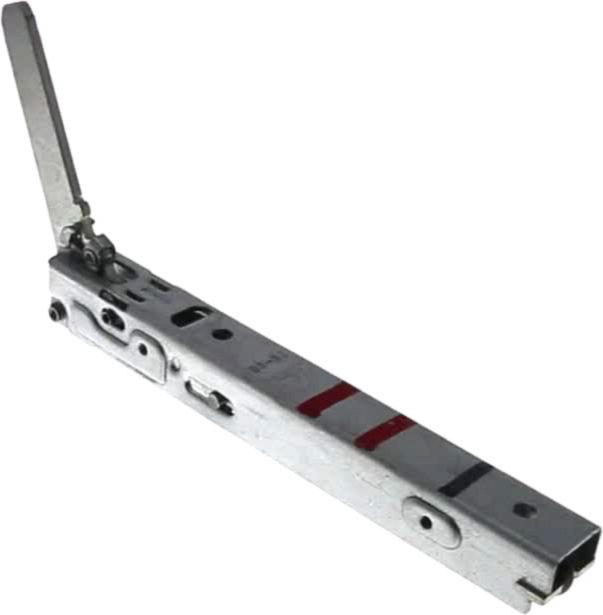

Sur cette vue : JOINT Cuisinière MOUFLE (repère 29, 52.52 €) · CHARNIERE Cuisinière PORTE SOUS FOUR (repère 33, 12.94 €) · VITRE Cuisinière INTERIEURE (repère 40, 82.8 €) · CHARNIERE Cuisinière (repère 45, 31.96 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Cuisinière THERMOSTAT (repère 10, 18.92 €) · JOINT Cuisinière MOUFLE (repère 29, 52.52 €) · BOUGIE Cuisinière WOK (repère 62, 20.53 €) · BOUGIE Cuisinière (repère 62, 20.44 €) · BOUGIE Plaque ARD 380mm (repère 62, 9.81 €) · CLIPS Cuisinière BOUGIE (repère 68, 5.64 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 9.13 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 8.25 €)
