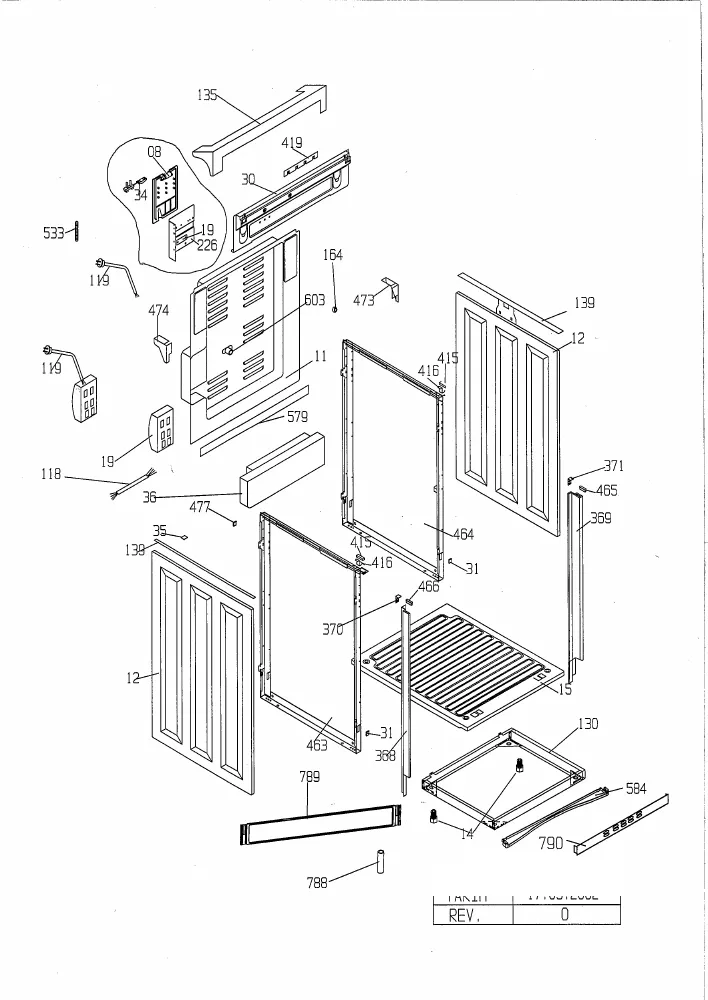

Vue éclatée cuisinière BEKO CM68100 7713087615
Découvrez la vue éclatée complète cuisinière BEKO CM68100 7713087615, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO CM68100 7713087615 et éviter les pannes imprévues. 17 pièces référencées.
Cette vue éclatée BEKO CM68100 7713087615 référence 17 pièces détachées, dont panneau cuisinière gauche ou droit, pied cuisinière, charnière cuisinière femelle, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 464*363 (repère 27, 42.79 €) · Résistance Four 1100+1200w (repère 107, 63.77 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four 1100+1200w (repère 107, 63.77 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Cuisinière FEMELLE (repère 17, 14.71 €) · Charnière Cuisinière FOUR Gauche OU Droit (repère 45, 29.56 €) · JOINT Cuisinière MOUFLE (repère 54, 29.1 €) · VITRE Cuisinière Extérieure 598*450 EPUISEE (repère 735).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière MOUFLE (repère 54, 29.1 €)
