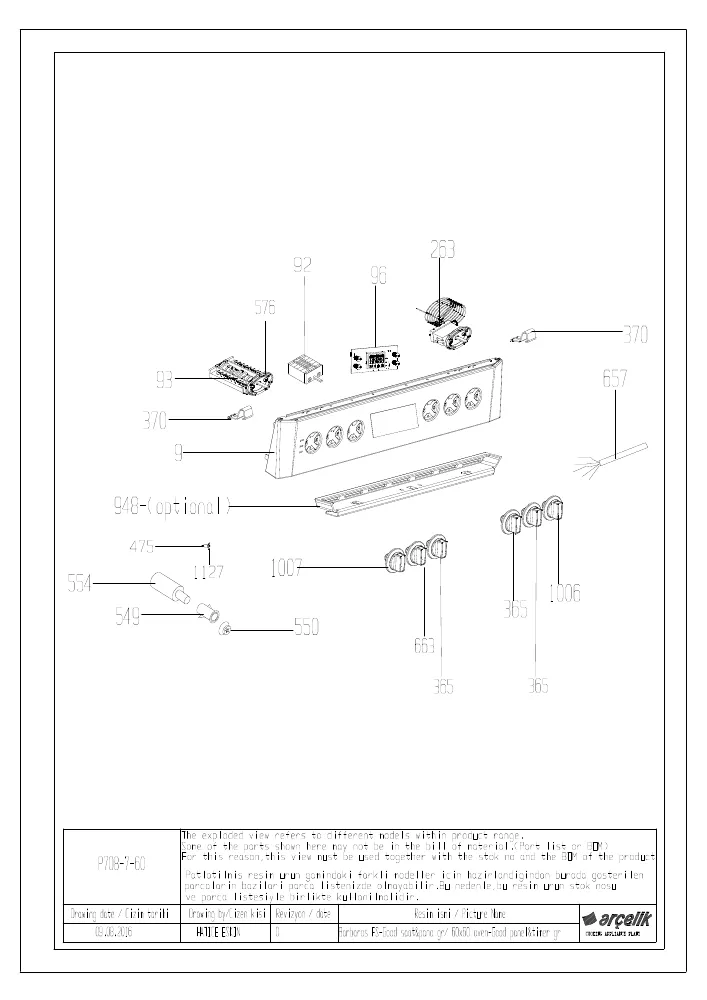

Vue éclatée cuisinière BEKO FDF83310DA 7717187611
Découvrez la vue éclatée complète cuisinière BEKO FDF83310DA 7717187611, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO FDF83310DA 7717187611 et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée BEKO FDF83310DA 7717187611 référence 60 pièces détachées, dont couvercle cuisinière verre, charniere cuisinière porte, bornier cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four (repère 27, 38.57 €) · GRILLE Cuisinière REDUCTRICE (repère 58, 17.86 €) · RESISTANCE Four CHALEUR TOURNANTE 1800W (repère 98, 38.55 €) · RESISTANCE Four SOLE (repère 106, 54.69 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CHALEUR TOURNANTE 1800W (repère 98, 38.55 €) · RESISTANCE Four SOLE (repère 106, 54.69 €) · RESISTANCE Cuisinière GRILL 2200w (repère 107, 70.14 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 40.5 €) · THERMOSTAT Cuisinière PETIT FOUR 55.17042.030 5517042030 250°C (repère 263, 68.71 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : SUPPORT Cuisinière Droit CHARNIERE Couvercle (repère 2, 14.19 €) · CHARNIERE Cuisinière PORTE (repère 13, 13.35 €) · JOINT Cuisinière GRD FOUR (repère 29, 30.13 €) · CHARNIERE Cuisinière PORTE FOUR (repère 31, 21.92 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière GRD FOUR (repère 29, 30.13 €) · CLIPS Cuisinière BOUGIE (repère 68, 5.54 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 9.73 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 6.87 €) · JOINT Plaque S/R (repère 124, 7.64 €) · JOINT Plaque Auxiliaire (repère 124, 8.48 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 40.5 €) · THERMOSTAT Cuisinière PETIT FOUR 55.17042.030 5517042030 250°C (repère 263, 68.71 €)
