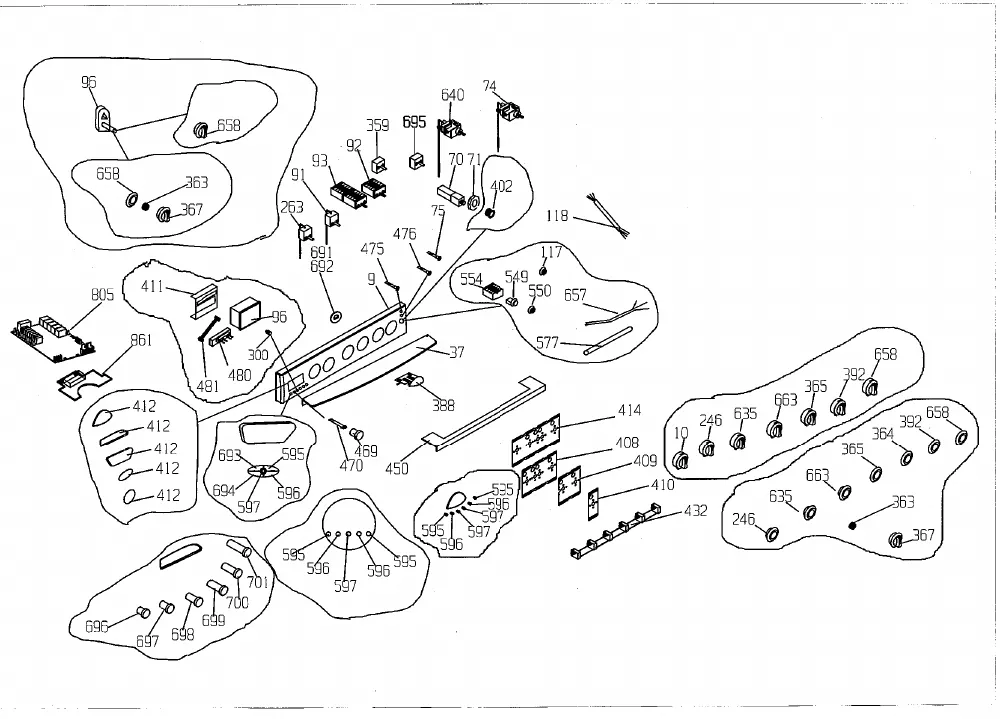

Vue éclatée cuisinière BEKO CD62113 7714687612
Découvrez la vue éclatée complète cuisinière BEKO CD62113 7714687612, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO CD62113 7714687612 et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée BEKO CD62113 7714687612 référence 67 pièces détachées, dont pied cuisinière, charnière cuisinière femelle, bornier cuisinière alimentation + cable, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 464*363 (repère 27, 44.82 €) · RESISTANCE C/T 1800w (repère 98, 40.86 €) · Résistance Cuisinière GRILL 2000w GRAND FOUR 2025860000 (repère 106, 63.03 €) · RESISTANCE Cuisinière GRILL 2200W (repère 107, 38.45 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE C/T 1800w (repère 98, 40.86 €) · Résistance Cuisinière GRILL 2000w GRAND FOUR 2025860000 (repère 106, 63.03 €) · RESISTANCE Cuisinière GRILL 2200W (repère 107, 38.45 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 54.83 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Cuisinière FOUR 50-285° B1313B4J 81380153 (repère 91, 50.52 €) · MOTEUR Cuisinière VENTILATEUR C/T (repère 101, 67.39 €) · Thermostat Cuisinière SECURITE (repère 898, 20.81 €) · TURBINE Cuisinière VENTILATEUR (repère 950, 19.83 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Cuisinière COUVERCLE Gauche OU Droit (repère 2, 24.76 €) · AXE Cuisinière CHARNIERE COUVERCLE GAUCHE (repère 4, 14.97 €) · Charnière Cuisinière FEMELLE (repère 17, 13.34 €) · JOINT Cuisinière MOUFLE (repère 29, 29.21 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière MOUFLE (repère 29, 29.21 €) · JOINT Cuisinière VITRE INTERIEURE (repère 54, 24.22 €) · BOUGIE Cuisinière 650mm (repère 62, 15.43 €) · CLIPS Cuisinière BOUGIE (repère 68, 5.4 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 10.39 €) · Thermostat Cuisinière FOUR 50-285° B1313B4J 81380153 (repère 91, 50.52 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 7.67 €) · JOINT Plaque S/R (repère 124, 7.64 €)
