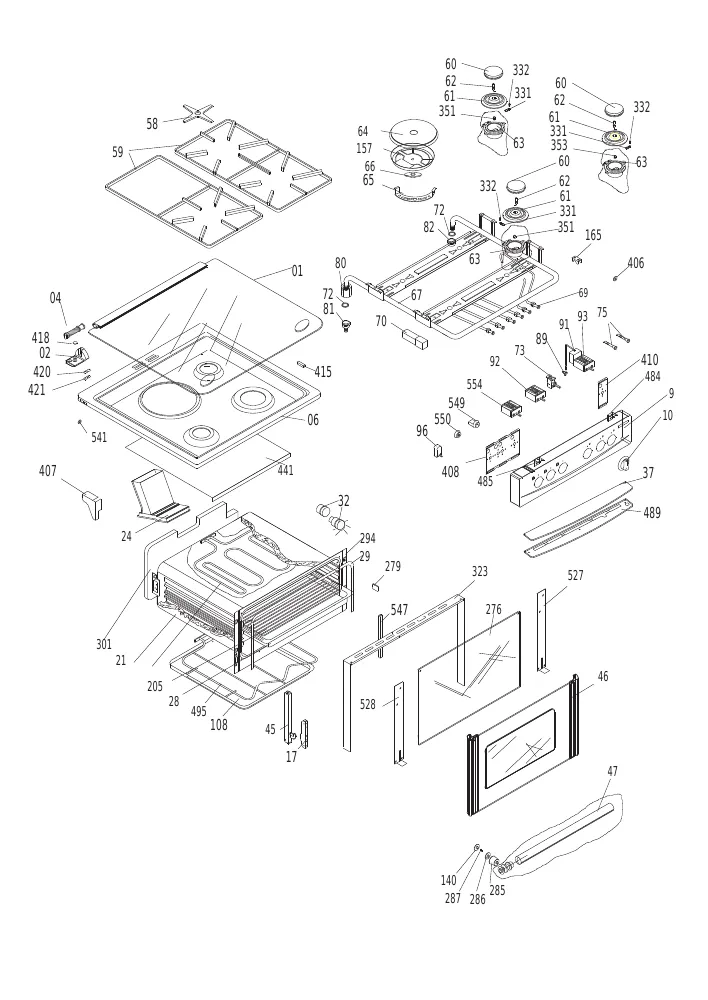

Vue éclatée cuisinière BEKO BFD5631(s)
Découvrez la vue éclatée complète cuisinière BEKO BFD5631(s), un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO BFD5631(s) et éviter les pannes imprévues. 64 pièces référencées.

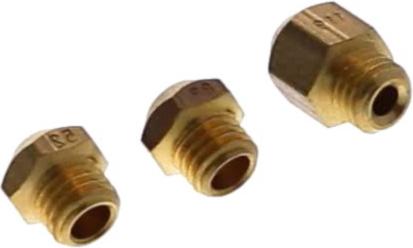

Cette vue éclatée BEKO BFD5631(s) référence 64 pièces détachées, dont thermostat cuisinière securite n250, jeu cuisinière injecteur gaz butane, jeu cuisinière injecteur gaz naturel, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR (repère 27, 37.94 €) · GRILLE Cuisinière REDUCTRICE (repère 58, 19.01 €) · GRILLE Cuisinière 1FEU Gauche 483*260 (repère 59, 39.76 €) · GRILLE Cuisinière 2 FEUX 484*260 (repère 59, 46.07 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière 2100W CIRCULAIRE 1800w remplace 2100w (repère 98, 41.11 €) · Résistance Four VOUTE (repère 107, 65.08 €) · Résistance Cuisinière SOLE 1000W (repère 495, 56.54 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière SECURITE N250 (33.09 €) · MANETTE Cuisinière Thermostat (repère 10, 10.18 €) · DISQUE Cuisinière MANETTE THERMOSTAT (repère 10, 10.5 €) · DISQUE Cuisinière MANETTE Thermostat (repère 10, 10.56 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : AXE Cuisinière CHARNIERE COUVERCLE GAUCHE (repère 4, 16.26 €) · AXE Cuisinière CHARNIERE COUVERCLE DROIT (repère 4, 16.58 €) · CHARNIERE Cuisinière Supérieur PORTE FOUR (repère 13, 10.43 €) · SUPPORT Cuisinière Charnière Gauche OU Droit (repère 17, 12.06 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière SECURITE N250 (33.09 €) · MANETTE Cuisinière Thermostat (repère 10, 10.18 €) · DISQUE Cuisinière MANETTE THERMOSTAT (repère 10, 10.5 €) · DISQUE Cuisinière MANETTE Thermostat (repère 10, 10.56 €) · JOINT Cuisinière FOUR Supérieur (repère 29, 18.72 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 91, 49.94 €) · JOINT Cuisinière VITRE Intérieure GD FOUR (repère 546, 14.87 €)
