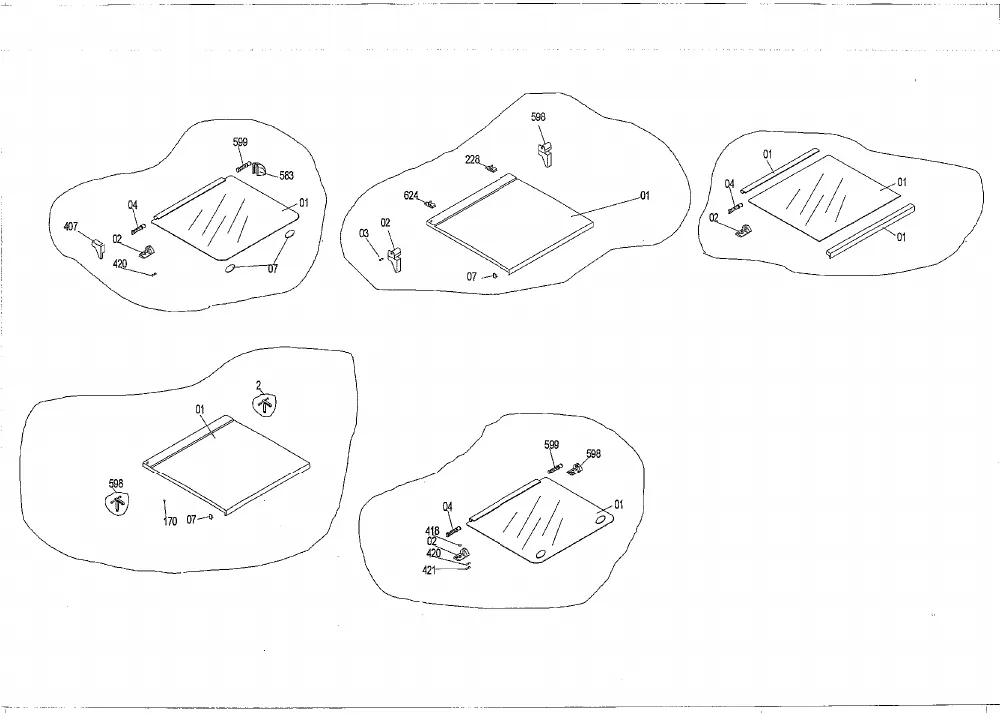

Vue éclatée cuisinière BEKO BF5601G 770068730
Découvrez la vue éclatée complète cuisinière BEKO BF5601G 770068730, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO BF5601G 770068730 et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée BEKO BF5601G 770068730 référence 51 pièces détachées, dont couvercle cuisinière blanc, charnière cuisinière droit couvercle, charniere cuisinière gauche couvercle, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

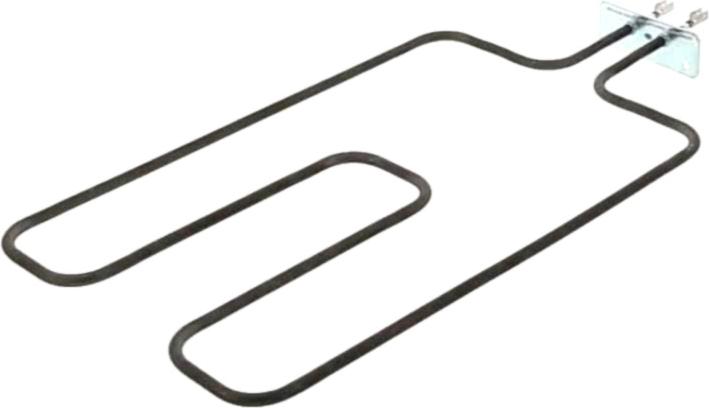

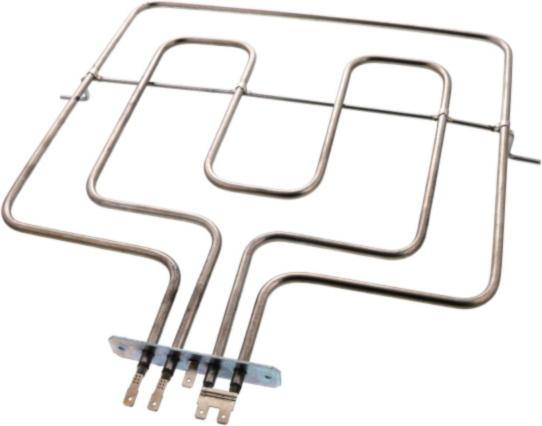

Sur cette vue : GRILLE Cuisinière FOUR 40X35 (repère 27, 44.87 €) · RESISTANCE Cuisinière 1100W SOLE (repère 106, 70.72 €) · Résistance Cuisinière SOLE (repère 106, 72.07 €) · Résistance Cuisinière Supérieur 2300w (repère 107, 73.64 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière 1100W SOLE (repère 106, 70.72 €) · Résistance Cuisinière SOLE (repère 106, 72.07 €) · Résistance Cuisinière Supérieur 2300w (repère 107, 73.64 €) · Résistance Cuisinière VOUTE (repère 107, 67.45 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Cuisinière Droit Couvercle (repère 2, 18.97 €) · CHARNIERE Cuisinière GAUCHE COUVERCLE (repère 2) · Charnière Cuisinière FEMELLE (repère 17, 14.58 €) · JOINT Cuisinière PORTE 4 COTES (repère 29, 25.29 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE 4 COTES (repère 29, 25.29 €) · BOUGIE Cuisinière 450mm (repère 62, 23.67 €) · ALLUMEUR Cuisinière +BOUGIES (repère 70, 68.68 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 10.01 €) · JOINT Cuisinière ROBINET-RAMPE (repère 406, 5.75 €)
