Vue éclatée cuisinière BEKO CD68203 7714787612
Découvrez la vue éclatée complète cuisinière BEKO CD68203 7714787612, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BEKO CD68203 7714787612 et éviter les pannes imprévues. 42 pièces référencées.
Cette vue éclatée BEKO CD68203 7714787612 référence 42 pièces détachées, dont dessus cuisinière vitro, pied cuisinière, charnière cuisinière femelle, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

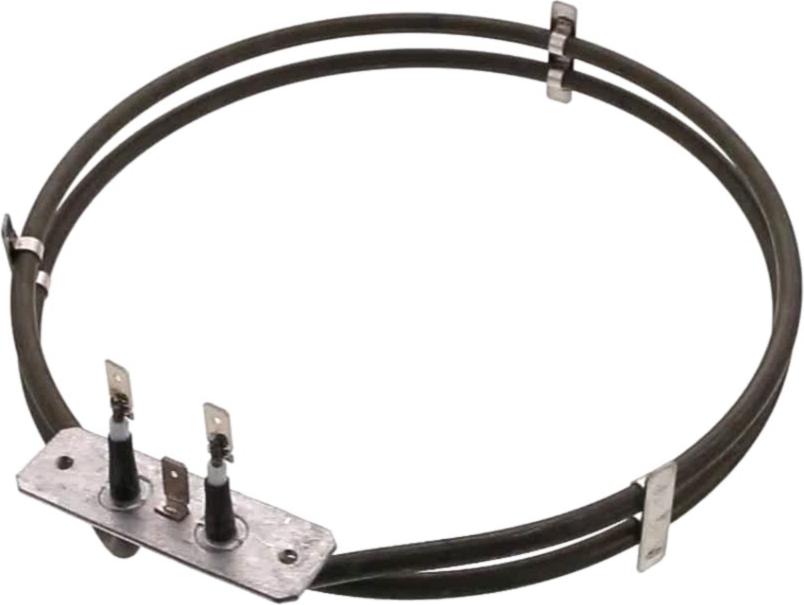

Sur cette vue : GRILLE Cuisinière FOUR 464*363 (repère 27, 44.08 €) · RESISTANCE C/T 1800w (repère 98, 38.31 €) · Résistance Cuisinière GRILL 2000w GRAND FOUR 2025860000 (repère 106, 67.82 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 53.29 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE C/T 1800w (repère 98, 38.31 €) · Résistance Cuisinière GRILL 2000w GRAND FOUR 2025860000 (repère 106, 67.82 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 53.29 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière PETIT FOUR 55.17042.030 5517042030 250°C (repère 91, 66.8 €) · MOTEUR Cuisinière VENTILATEUR C/T (repère 101, 63.69 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 44.45 €) · Thermostat Cuisinière SECURITE (repère 898, 17.72 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Cuisinière FEMELLE (repère 17, 12.57 €) · JOINT Cuisinière MOUFLE (repère 29, 33.33 €) · VITRE Cuisinière Intérieure 442*291*4 (repère 40, 49.39 €) · JOINT Cuisinière VITRE INTERIEURE (repère 54, 27.72 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière MOUFLE (repère 29, 33.33 €) · JOINT Cuisinière VITRE INTERIEURE (repère 54, 27.72 €) · THERMOSTAT Cuisinière PETIT FOUR 55.17042.030 5517042030 250°C (repère 91, 66.8 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 44.45 €) · Thermostat Cuisinière SECURITE (repère 898, 17.72 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
