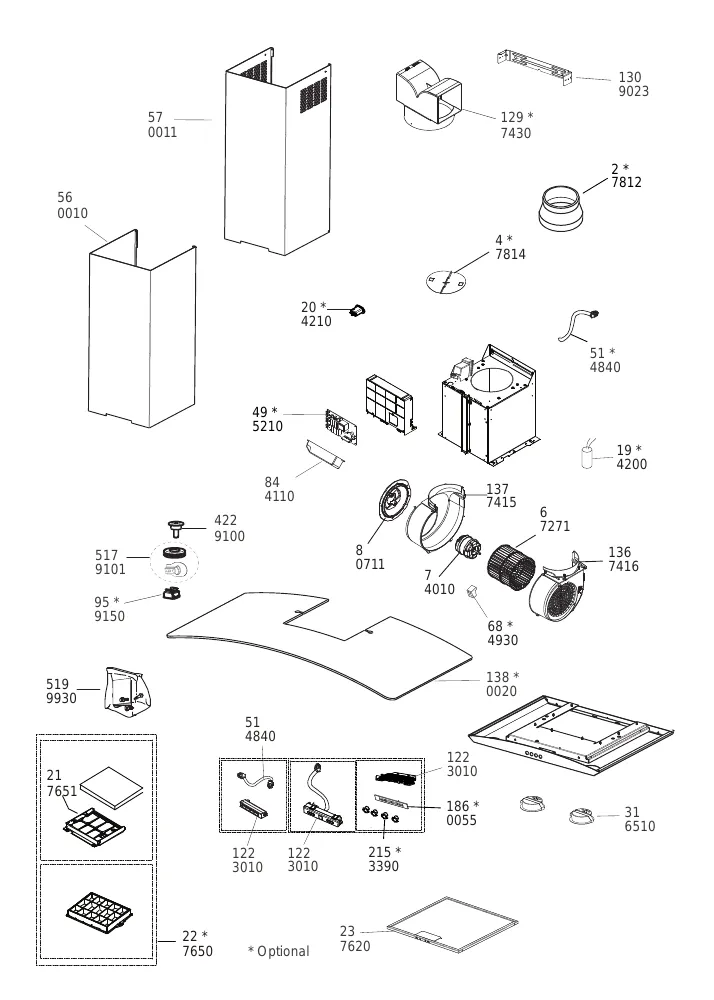

Vue éclatée hotte aspirante HOTPOINT-ARISTON HHGC9.7FLBX 95043
Découvrez la vue éclatée complète hotte aspirante HOTPOINT-ARISTON HHGC9.7FLBX 95043, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante HOTPOINT-ARISTON HHGC9.7FLBX 95043 et éviter les pannes imprévues. 14 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON HHGC9.7FLBX 95043 référence 14 pièces détachées, dont buse hotte 150/125-120mm, clapet hotte anti-retour 1/2, turbine hotte moteur, avec leur position sur le schéma constructeur.
Réparer son hotte aspirante HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
N'aspire plus ou fait du bruit
Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.
Sur cette vue : TURBINE Hotte MOTEUR (repère 6, 20.98 €) · MOTEUR S40 061 02 HE (repère 7, 142.39 €) · CONDENSATEUR Hotte 5uf (repère 19, 30.17 €).
Filtres et éclairage
Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.
Sur cette vue : FILTRE Hotte CHARBON 225*210*30 (repère 22, 20.96 €) · FILTRE Hotte METAL (repère 23, 30.55 €) · TRANSFORMATEUR Hotte WU60 2C13 11.8V (repère 84, 27.75 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Hotte 5uf (repère 19, 30.17 €) · FILTRE Hotte CHARBON 225*210*30 (repère 22, 20.96 €) · FILTRE Hotte METAL (repère 23, 30.55 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
