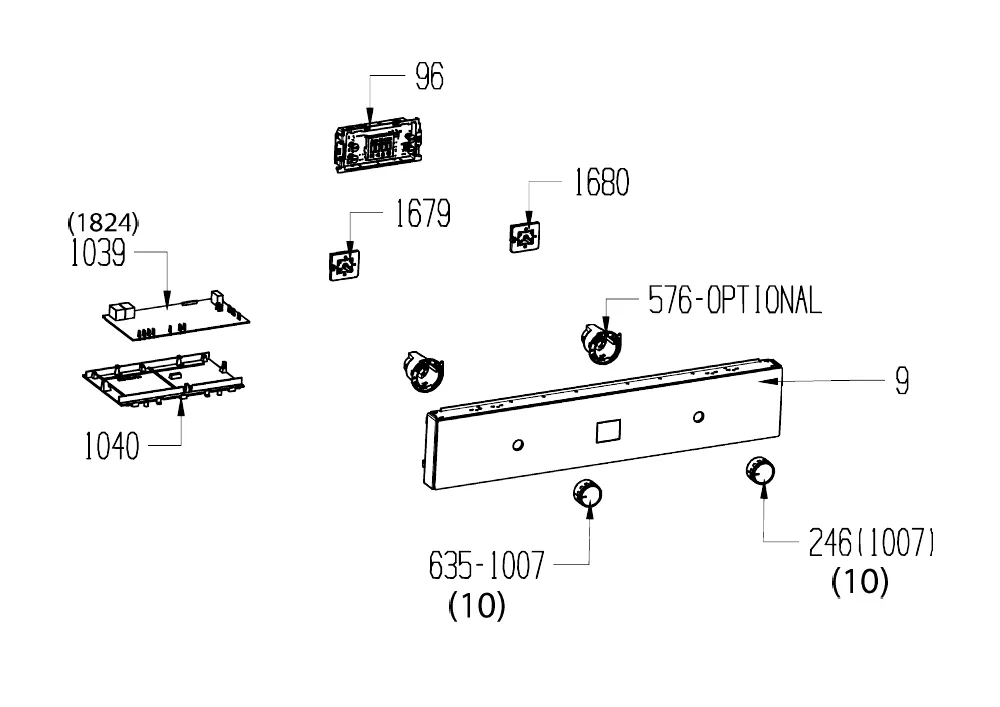

Vue éclatée four BEKO BBIM11300XFP 7739182918
Découvrez la vue éclatée complète four BEKO BBIM11300XFP 7739182918, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BEKO BBIM11300XFP 7739182918 et éviter les pannes imprévues. 27 pièces référencées.
Cette vue éclatée BEKO BBIM11300XFP 7739182918 référence 27 pièces détachées, dont bornier four, grille four four 464*360, leche four frites 462*375, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 464*360 (repère 27, 37.87 €) · RESISTANCE Four CIRCULAIRE 2000W (repère 98, 38.58 €) · RESISTANCE Four INFERIEURE 1200W (repère 106, 47.55 €) · RESISTANCE Four SUPERIEURE 1250W+1250W (repère 107, 73.17 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CIRCULAIRE 2000W (repère 98, 38.58 €) · RESISTANCE Four INFERIEURE 1200W (repère 106, 47.55 €) · RESISTANCE Four SUPERIEURE 1250W+1250W (repère 107, 73.17 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : SONDE Four TEMPERATURE (repère 587, 43.12 €) · THERMOSTAT Four 70° (repère 889, 38.96 €) · THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 11.77 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four PORTE (repère 29, 39.23 €) · VITRE Four INTERIEURE 517*407 (repère 40, 58.25 €) · CHARNIERE Four PORTE (repère 45, 24.59 €) · VITRE Four INTERMEDAIRE 475*395 (repère 479, 52.29 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 29, 39.23 €) · THERMOSTAT Four 70° (repère 889, 38.96 €) · JOINT Cuisinière PORTE (repère 1163, 24.61 €) · THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 11.77 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
