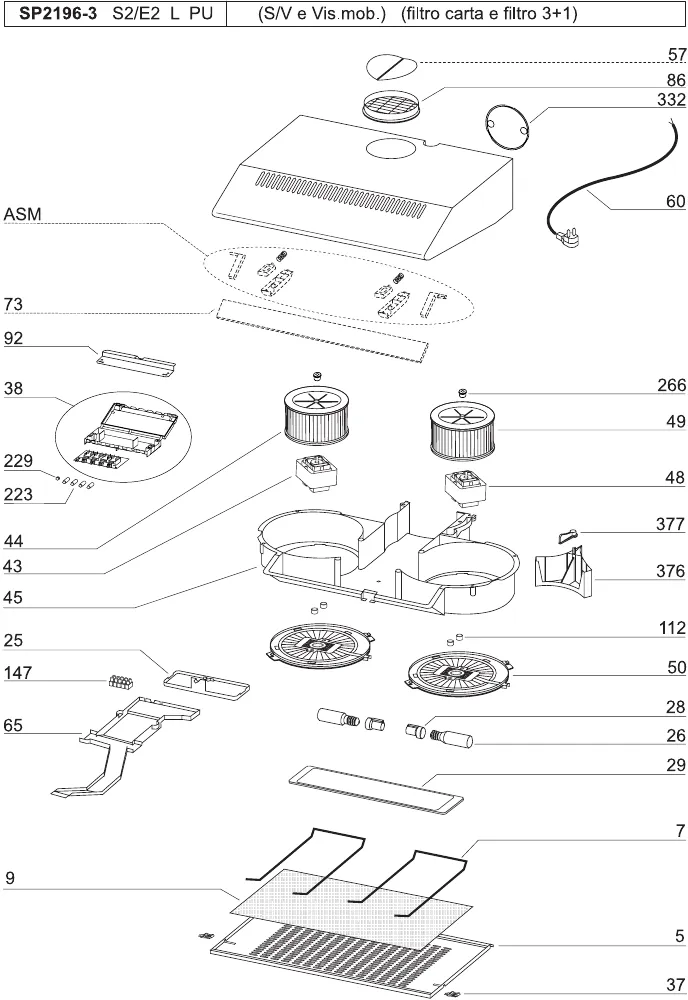

Vue éclatée hotte aspirante BODNER & MANN SP2196 2M PU

Name: BODNER & MANN SP2196 2M PU
Brand: BODNER & MANN
SKU: SP2196 2M PU

Découvrez la vue éclatée complète hotte aspirante BODNER & MANN SP2196 2M PU, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante BODNER & MANN SP2196 2M PU et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée BODNER & MANN SP2196 2M PU référence 22 pièces détachées, dont filtre hotte charbon a découper 570*470, support hotte visiere droit noir, support hotte visiere d+g blanc, avec leur position sur le schéma constructeur.

Réparer son hotte aspirante BODNER & MANN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

N'aspire plus ou fait du bruit

Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.

Sur cette vue : MOTEUR Hotte (antihoraire) (repère 43, 84.92 €) · TURBINE Hotte MOTEUR Gauche D146MM H68 (repère 44, 43.8 €) · MOTEUR Hotte DROIT EA27NT0006.1 (repère 48, 54.61 €) · TURBINE Hotte MOTEUR Droit (repère 49, 41.53 €).

Filtres et éclairage

Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.

Sur cette vue : FILTRE Hotte CHARBON a découper 570*470 (20.87 €) · SUPPORT Hotte FILTRE GRAISSE (repère 7) · FILTRE Hotte METAL 450*281 (repère 9, 46.93 €) · Interrupteur Hotte ENS CLAVIER 08080275 SVA701 (repère 38, 119.8 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Hotte CHARBON a découper 570*470 (20.87 €) · SUPPORT Hotte FILTRE GRAISSE (repère 7) · FILTRE Hotte METAL 450*281 (repère 9, 46.93 €)
