Réparer son réfrigérateur et congélateur TRIOMPH : les pannes courantes

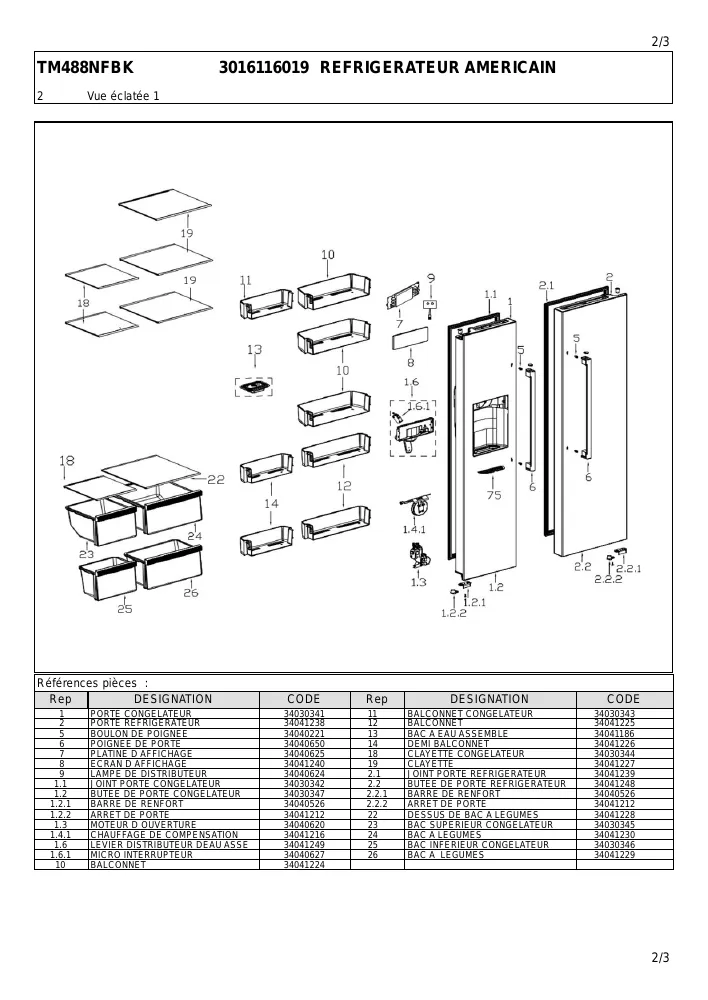

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : CONDENSATEUR Froid ANTI PARASITE 0.47+0.33UF NFT-N40A20-MDA0 (repère 65, 46.27 €) · CONDENSATEUR Froid FILTRE SECTEUR XZM-LE481703 10MH/3A (repère 68, 30.6 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RESISTANCE Froid COMPENSATION (repère 1, 20.52 €) · SONDE Froid TEMPERATURE (repère 17, 13.76 €) · MOTEUR Froid VENTILATEUR 12V (repère 72, 29.41 €) · TURBINE Froid VENTILATEUR (repère 72, 17.71 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid OUVERTURE STAA125M01 DC12V (repère 1, 19.08 €) · MOTEUR Froid FABRIQUE A GLACES (repère 17, 59.09 €) · MOTEUR Froid BROYEUR A GLACONS (repère 39, 150.04 €) · MOTEUR Froid VENTILATEUR 12V (repère 72, 29.41 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid PORTE Congélateur 1625*375 (repère 1, 55.33 €) · Interrupteur Froid PORTE HLX-16 2 COSSES (repère 1, 14.84 €) · DOUILLE Froid PORTE (repère 1, 6.75 €) · JOINT Froid PORTE REFRIGERATEUR 1636*460 NOIR (repère 2, 93.92 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Congélateur 1625*375 (repère 1, 55.33 €) · JOINT Froid PORTE REFRIGERATEUR 1636*460 NOIR (repère 2, 93.92 €) · FILTRE Froid EAU (repère 53, 24.16 €) · CONDENSATEUR Froid ANTI PARASITE 0.47+0.33UF NFT-N40A20-MDA0 (repère 65, 46.27 €) · CONDENSATEUR Froid FILTRE SECTEUR XZM-LE481703 10MH/3A (repère 68, 30.6 €)
