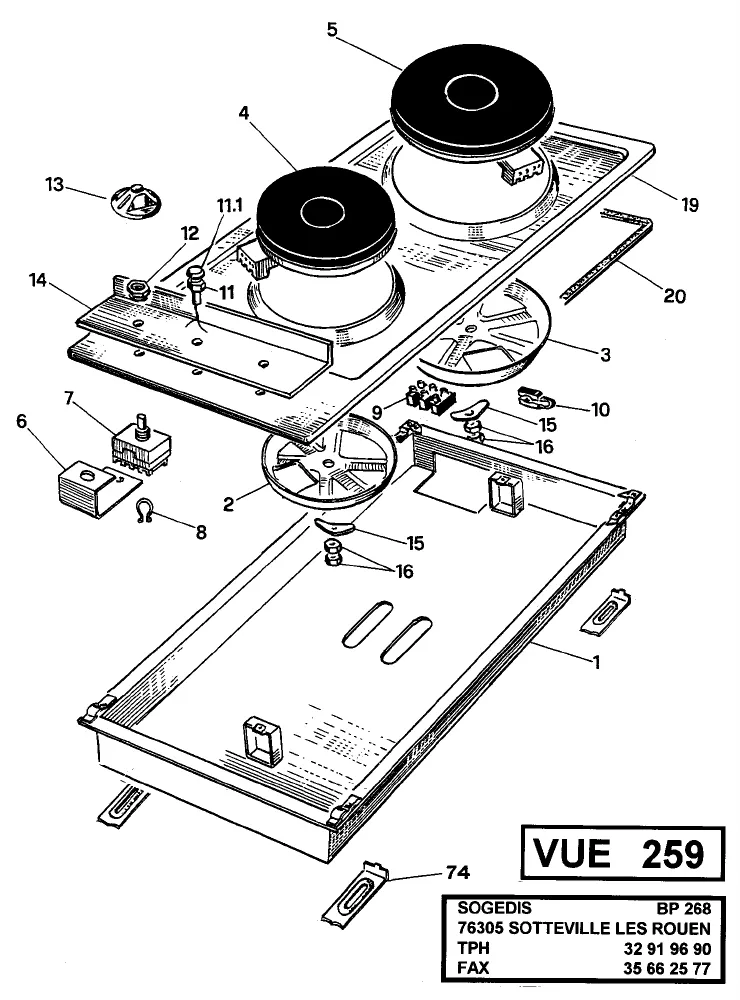

Vue éclatée CALIFORNIA EUR DE302BCA

Vue éclatée plaque de cuisson CALIFORNIA EUR DE302BCA

Découvrez la vue éclatée complète plaque de cuisson CALIFORNIA EUR DE302BCA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson CALIFORNIA EUR DE302BCA et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée CALIFORNIA EUR DE302BCA référence 17 pièces détachées, dont joint plaque entourage plaque 10mm, support plaque plaque, tole plaque inférieur, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson CALIFORNIA EUR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : MANETTE Plaque 1-3 Blanc 47*26 12h 6mm 15mm (repère 12, 7.62 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Plaque ENTOURAGE PLAQUE 10mm (repère 1, 10.61 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

JOINT Plaque ENTOURAGE PLAQUE 10mm
JOINT Plaque ENTOURAGE PLAQUE 10mm
Position : 1
Prix indicatif : 10.61 €
SUPPORT Plaque PLAQUE
SUPPORT Plaque PLAQUE
Position : 2
Prix indicatif : 7.01 €
TOLE Plaque Inférieur
TOLE Plaque Inférieur
Position : 4
Prix indicatif : 28.49 €
BORNIER Plaque Alimentation
BORNIER Plaque Alimentation
Position : 5
Prix indicatif : 16.81 €
CABLE Cuisinière Alimentation NOIR 1.57m 3G1.5
CABLE Cuisinière Alimentation NOIR 1.57m 3G1.5
Position : 6
Prix indicatif : 16.38 €
RONDELLE Plaque
RONDELLE Plaque
Position : 7
Prix indicatif : 2.19 €
ECROU Plaque SUPPORT PLAQUE Electrique
ECROU Plaque SUPPORT PLAQUE Electrique
Position : 7
Prix indicatif : 2.24 €
RONDELLE Plaque
RONDELLE Plaque
Position : 7
Prix indicatif : 3.71 €
TOLE Plaque Inférieur PLAQUE Electrique 180mm
TOLE Plaque Inférieur PLAQUE Electrique 180mm
Position : 8
Prix indicatif : 12.52 €
TOLE Plaque Inférieur PLAQUE Electrique 145mm
TOLE Plaque Inférieur PLAQUE Electrique 145mm
Position : 9
Prix indicatif : 12.47 €
ISOLATION Cuisinière FOUR
ISOLATION Cuisinière FOUR
Position : 10
Prix indicatif : 21.32 €
Commutateur Cuisinière Electrique
Commutateur Cuisinière Electrique
Position : 11
Prix indicatif : 32.94 €

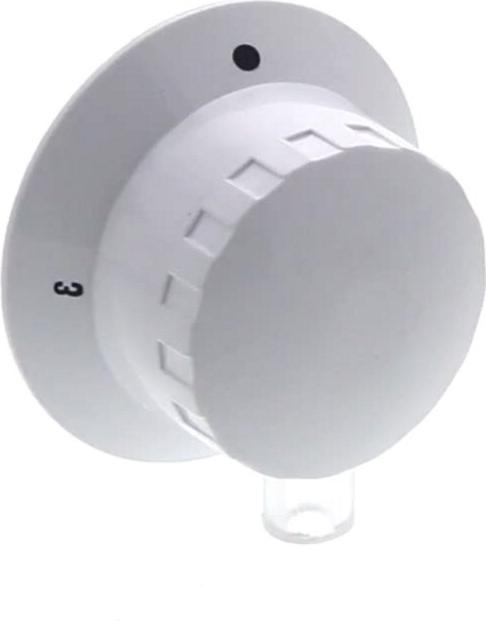

MANETTE Plaque 1-3 Blanc 47*26 12h 6mm 15mm
MANETTE Plaque 1-3 Blanc 47*26 12h 6mm 15mm
Position : 12
Prix indicatif : 7.62 €
CABLAGE Plaque COMPLET
CABLAGE Plaque COMPLET
Position : 13
Prix indicatif : 31.37 €
PLAQUE Cuisinière Electrique 145MM 1000W 8mm COSSES HP-145S-4
PLAQUE Cuisinière Electrique 145MM 1000W 8mm COSSES HP-145S-4
Position : 14
Prix indicatif : 28.11 €
PLAQUE Cuisinière Electrique 180MM 2000W 4mm COSSES HP-180R-4
PLAQUE Cuisinière Electrique 180MM 2000W 4mm COSSES HP-180R-4
Position : 15
Prix indicatif : 35.58 €
TAQUE Plaque Blanc
TAQUE Plaque Blanc
Position : 16
Prix indicatif : 41.02 €
