Vue éclatée plaque de cuisson SCHNEIDER SCTG6031N3

Name: SCHNEIDER SCTG6031N3
Brand: SCHNEIDER
SKU: SCTG6031N3

Découvrez la vue éclatée complète plaque de cuisson SCHNEIDER SCTG6031N3, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson SCHNEIDER SCTG6031N3 et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée SCHNEIDER SCTG6031N3 référence 16 pièces détachées, dont jeu plaque injecteur gaz butane, jeu plaque injecteur gaz naturel, tete plaque bruleur auxiliaire, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : JEU Plaque Injecteur Gaz Butane (43.02 €) · JEU Plaque Injecteur Gaz Naturel (46.97 €) · TETE Plaque BRULEUR Auxiliaire (repère 13, 26.55 €) · SUPPORT Plaque INJECTEUR Auxiliaire (repère 14, 28.61 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

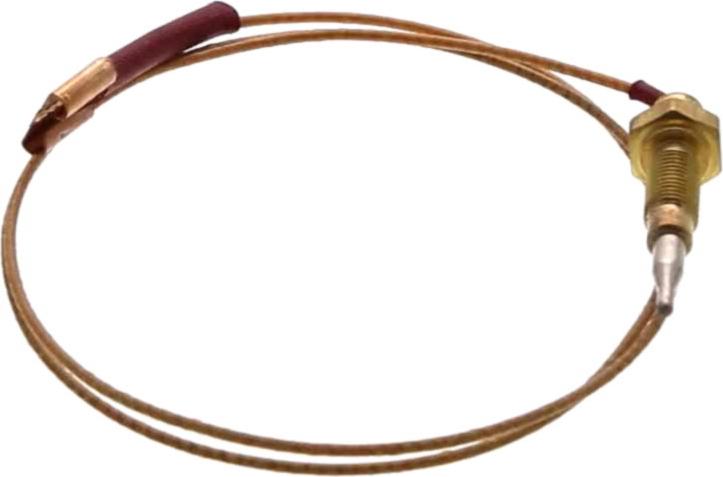

Sur cette vue : THERMOCOUPLE Plaque WOK (repère 15, 48.81 €) · MANETTE Plaque (repère 31, 21.49 €) · THERMOCOUPLE Plaque L=310mm (repère 42, 32.11 €) · THERMOCOUPLE Plaque L=560mm (repère 45, 34.46 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

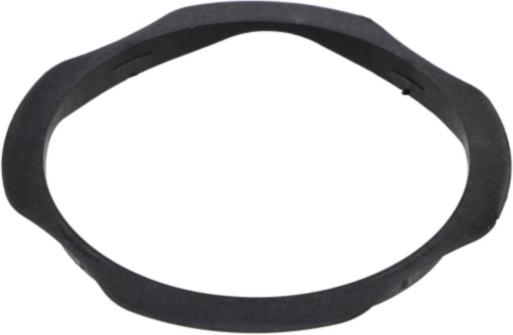

BOUGIE Plaque L=510mm (repère 34, 16.99 €) · BOUGIE Plaque L=310mm (repère 35, 16.83 €) · BOUGIE Plaque WOK (repère 43, 21.98 €) · JOINT Plaque BRULEUR Rapide (repère 49)
