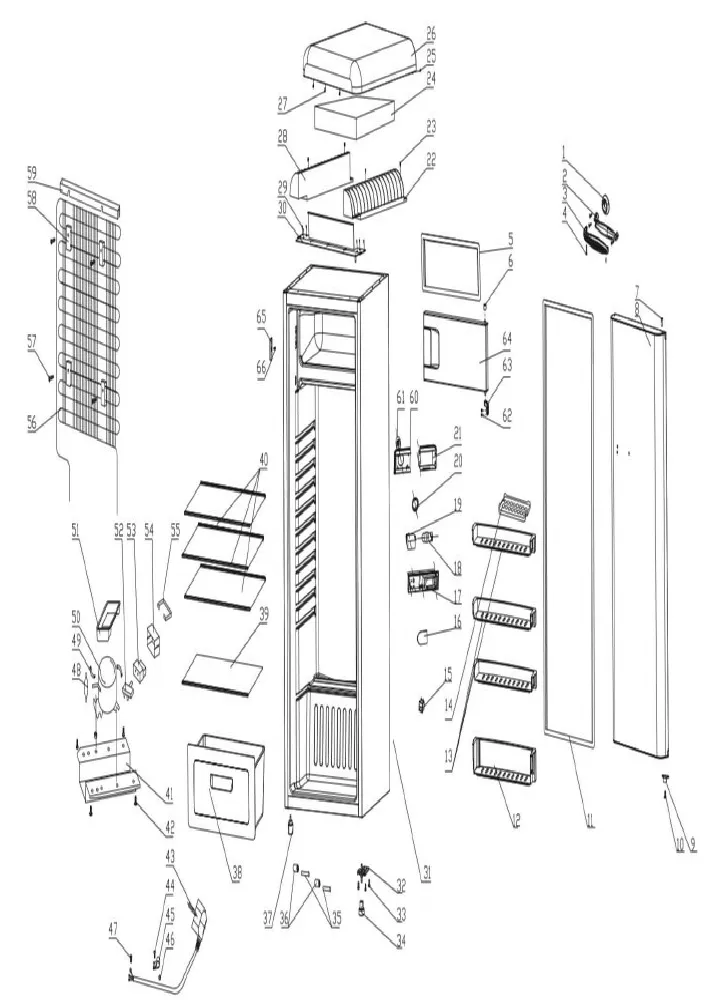

Vue éclatée réfrigérateur SCHNEIDER SCCL222VCR

Name: SCHNEIDER SCCL222VCR
Brand: SCHNEIDER
SKU: SCCL222VCR

Découvrez la vue éclatée complète réfrigérateur SCHNEIDER SCCL222VCR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SCHNEIDER SCCL222VCR et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée SCHNEIDER SCCL222VCR référence 20 pièces détachées, dont poignee froid porte, joint froid porte freezer 435*180, charniere froid porte freezer superieur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

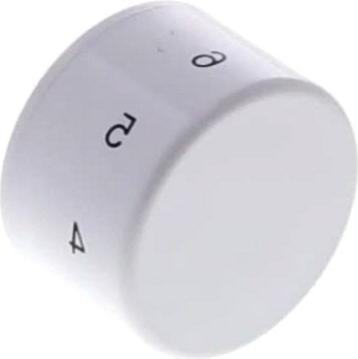

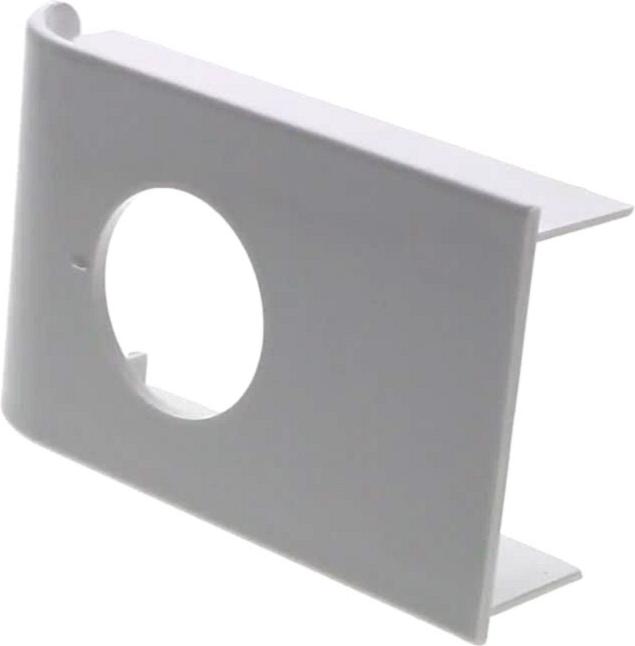

Sur cette vue : THERMOSTAT Froid (repère 19, 47.84 €) · BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 51, 15.39 €) · SUPPORT Froid THERMOSTAT 110*63 (repère 60, 19.31 €) · MANETTE Froid THERMOSTAT 0-7 (repère 61, 14.99 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 51, 15.39 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : POIGNEE Froid PORTE (repère 2, 30.23 €) · JOINT Froid PORTE FREEZER 435*180 (repère 5, 20.51 €) · CHARNIERE Froid PORTE FREEZER SUPERIEUR (repère 6, 25.27 €) · CHARNIERE Froid Inférieur Droit (repère 32, 19.93 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE FREEZER 435*180 (repère 5, 20.51 €) · THERMOSTAT Froid (repère 19, 47.84 €) · SUPPORT Froid THERMOSTAT 110*63 (repère 60, 19.31 €) · MANETTE Froid THERMOSTAT 0-7 (repère 61, 14.99 €)
