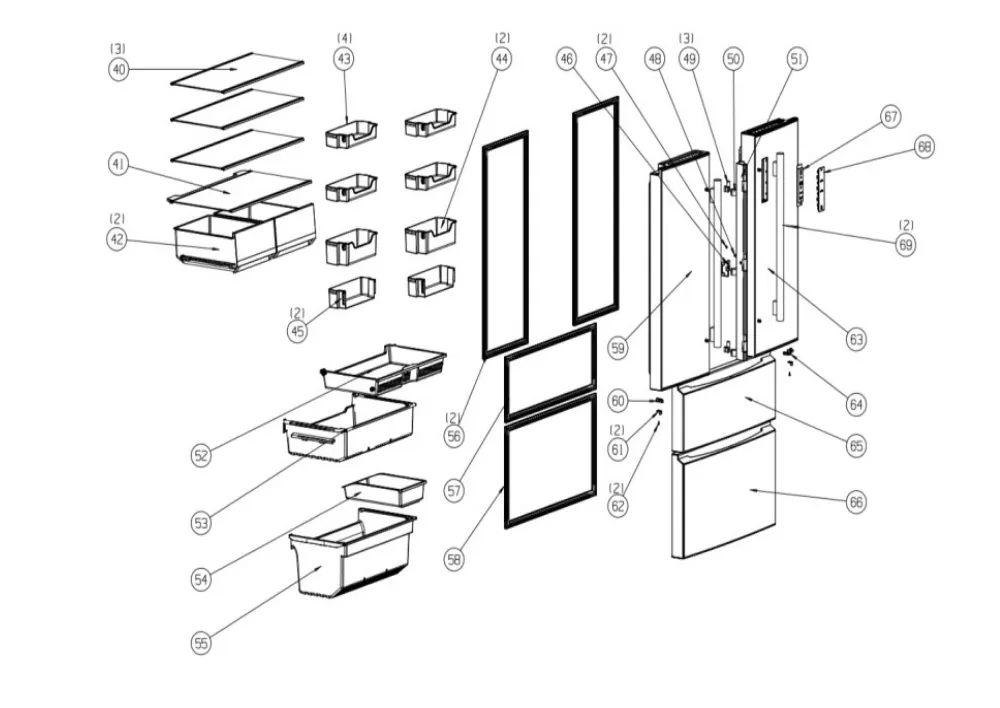

Vue éclatée réfrigérateur SCHNEIDER SCFD558NFB

Name: SCHNEIDER SCFD558NFB
Brand: SCHNEIDER
SKU: SCFD558NFB

Découvrez la vue éclatée complète réfrigérateur SCHNEIDER SCFD558NFB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SCHNEIDER SCFD558NFB et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée SCHNEIDER SCFD558NFB référence 21 pièces détachées, dont charniere froid supérieur gauche 482l, led froid, charniere froid supérieur droite, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

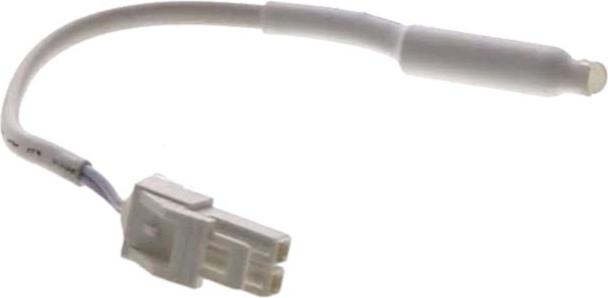

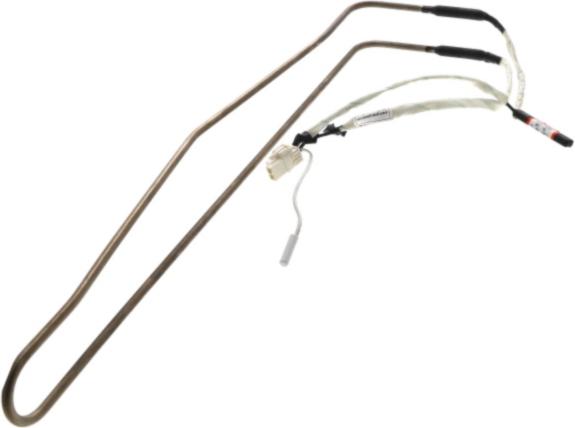

Sur cette vue : RESISTANCE Froid DEGIVRAGE KD536W.10-2 (repère 23, 72.19 €) · SONDE Froid Evaporateur Congélateur (repère 25, 37.4 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

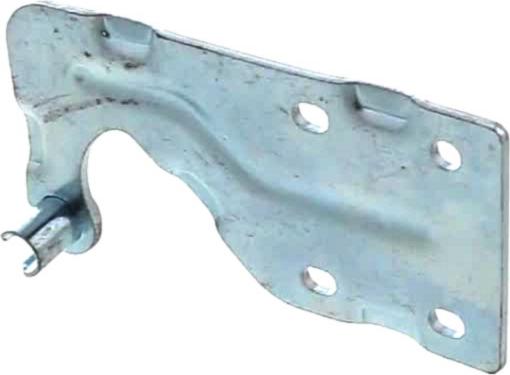

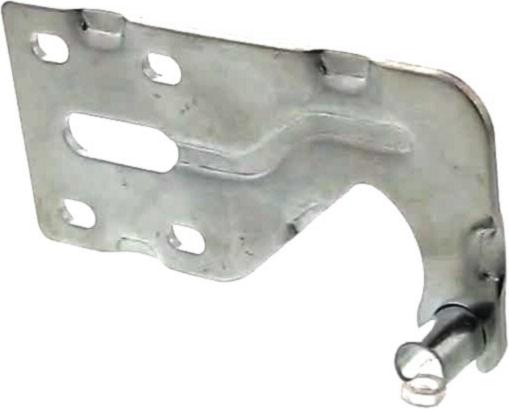

Sur cette vue : CHARNIERE Froid Supérieur GAUCHE 482L (repère 2, 18.23 €) · CHARNIERE Froid Supérieur DROITE (repère 15, 17.79 €) · JOINT Froid PORTE Réfrigérateur (repère 56, 163684202.67 €) · JOINT Froid TIROIR Supérieur NOIR 802*285 remplacé par blanc (repère 57).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 56, 163684202.67 €) · JOINT Froid TIROIR Supérieur NOIR 802*285 remplacé par blanc (repère 57) · JOINT Froid TIROIR Inférieur NOIR (repère 58, 36.24 €)
