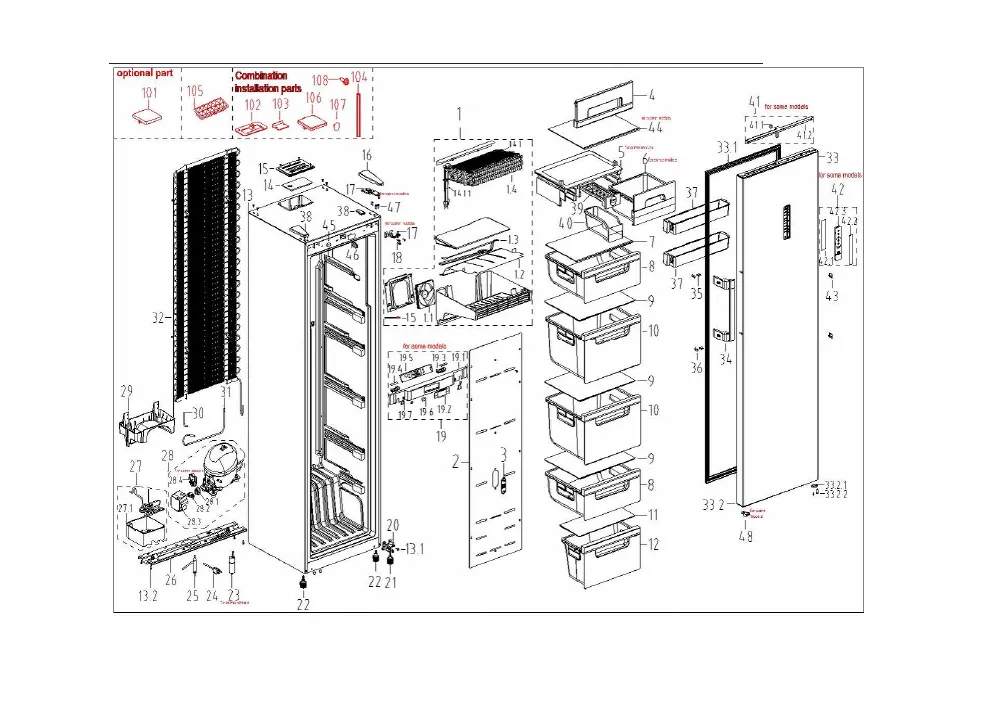

Vue éclatée réfrigérateur SCHNEIDER SCWF260NFIX

Name: SCHNEIDER SCWF260NFIX
Brand: SCHNEIDER
SKU: SCWF260NFIX

Découvrez la vue éclatée complète réfrigérateur SCHNEIDER SCWF260NFIX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SCHNEIDER SCWF260NFIX et éviter les pannes imprévues. 22 pièces référencées.

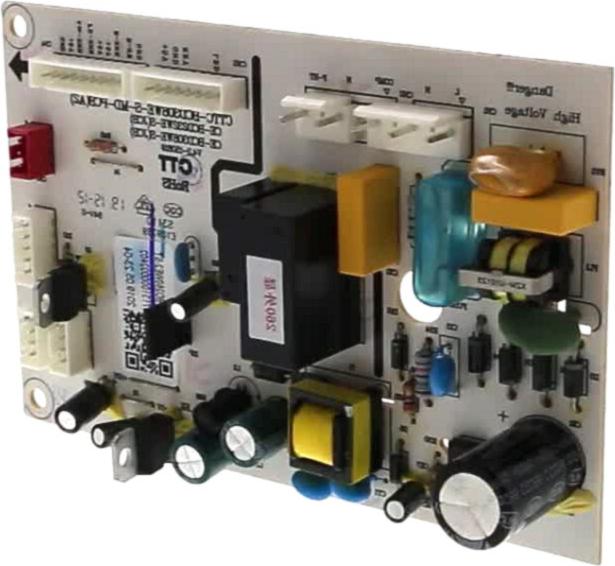

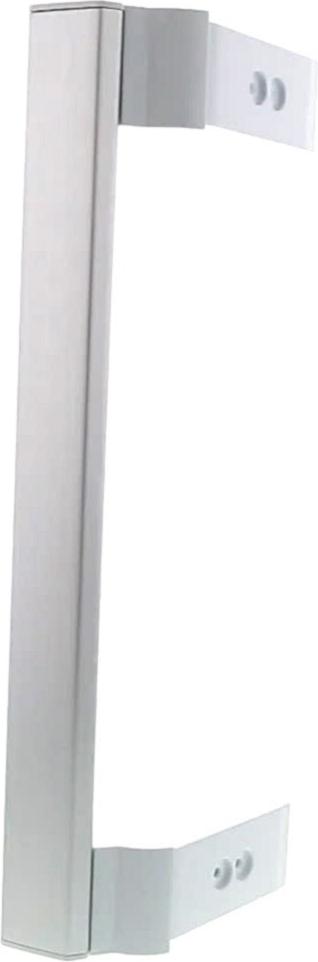

Cette vue éclatée SCHNEIDER SCWF260NFIX référence 22 pièces détachées, dont abattant froid superieure, clayette froid intermediaire 437*337, charniere froid superieure, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : CONDENSATEUR Froid 3UF 450V (repère 23, 19.28 €) · COMPRESSEUR Froid WS103YV (repère 28, 203.22 €) · BAC Froid COMPRESSEUR 50112321002G (repère 29, 18.66 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

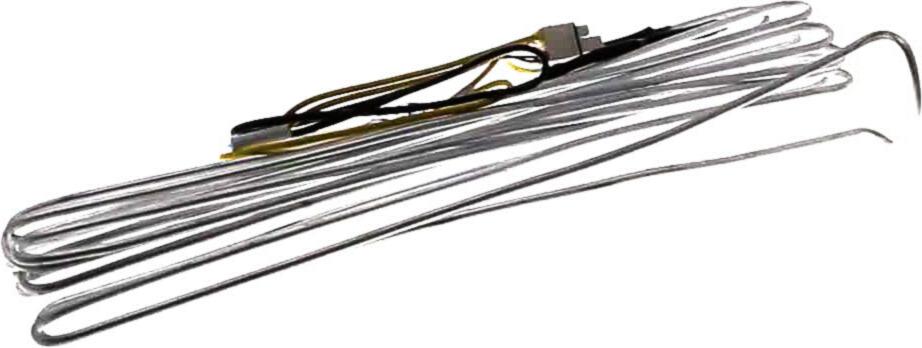

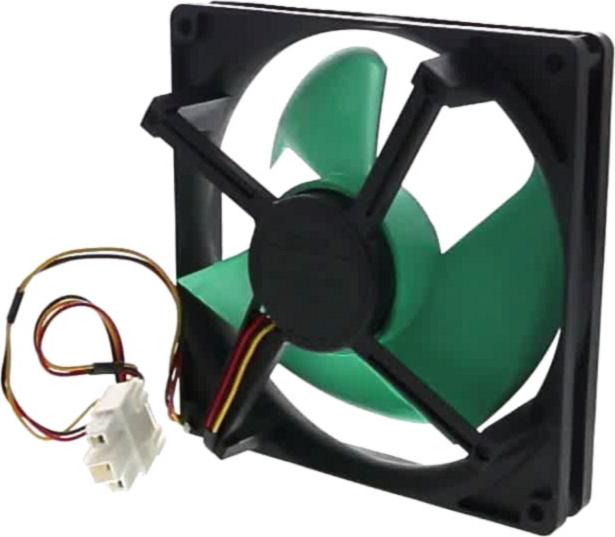

Sur cette vue : RESISTANCE Froid Evaporateur + SONDE + FUSIBLE (repère 1, 81.37 €) · MOTEUR Froid VENTILATEUR NMB4715JL-04W-S29 DC12V 0.23A (repère 1, 63.19 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR NMB4715JL-04W-S29 DC12V 0.23A (repère 1, 63.19 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid SUPERIEURE (repère 17, 16.11 €) · CHARNIERE Froid Inférieur (repère 20, 24.64 €) · JOINT Froid PORTE 1700*570 (repère 33, 70.23 €) · VIS Froid CHARNIERE (repère 47, 3.84 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

RESISTANCE Froid Evaporateur + SONDE + FUSIBLE (repère 1, 81.37 €) · CONDENSATEUR Froid 3UF 450V (repère 23, 19.28 €) · JOINT Froid PORTE 1700*570 (repère 33, 70.23 €)
