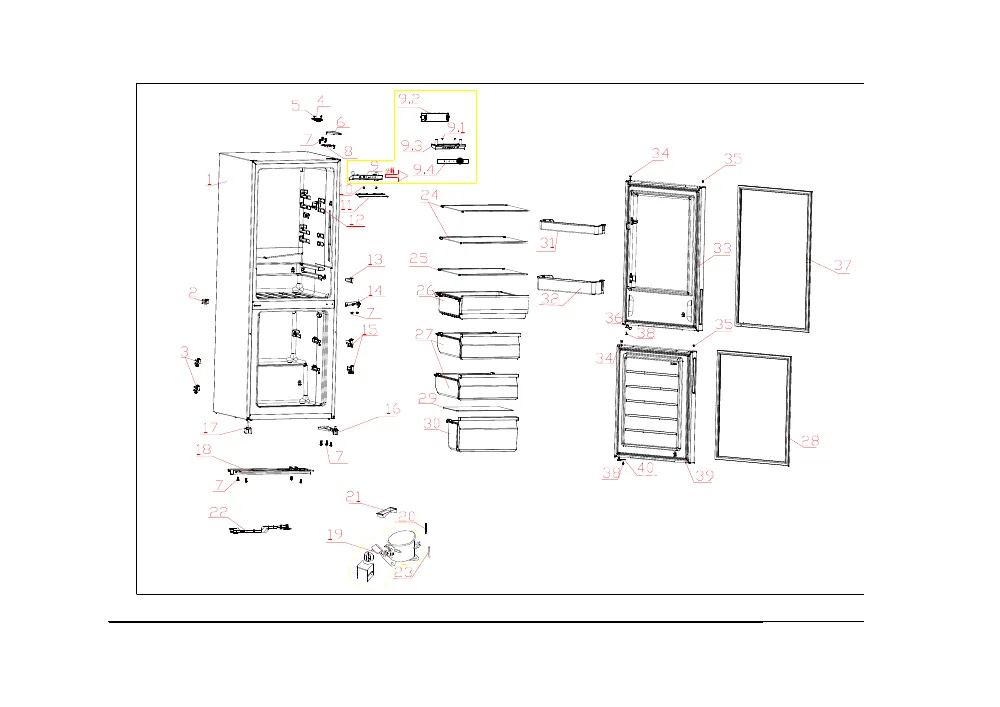

Vue éclatée réfrigérateur SCHNEIDER SCCB262SW

Name: SCHNEIDER SCCB262SW
Brand: SCHNEIDER
SKU: SCCB262SW

Découvrez la vue éclatée complète réfrigérateur SCHNEIDER SCCB262SW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SCHNEIDER SCCB262SW et éviter les pannes imprévues. 7 pièces référencées.

Cette vue éclatée SCHNEIDER SCCB262SW référence 7 pièces détachées, dont interrupteur froid porte, charniere froid centrale, pied froid avant gauche, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BAC Froid COMPRESSEUR B11108.1-3HW (repère 21, 22.54 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : Interrupteur Froid PORTE (repère 12, 14.91 €) · CHARNIERE Froid CENTRALE (repère 14, 15.12 €).
