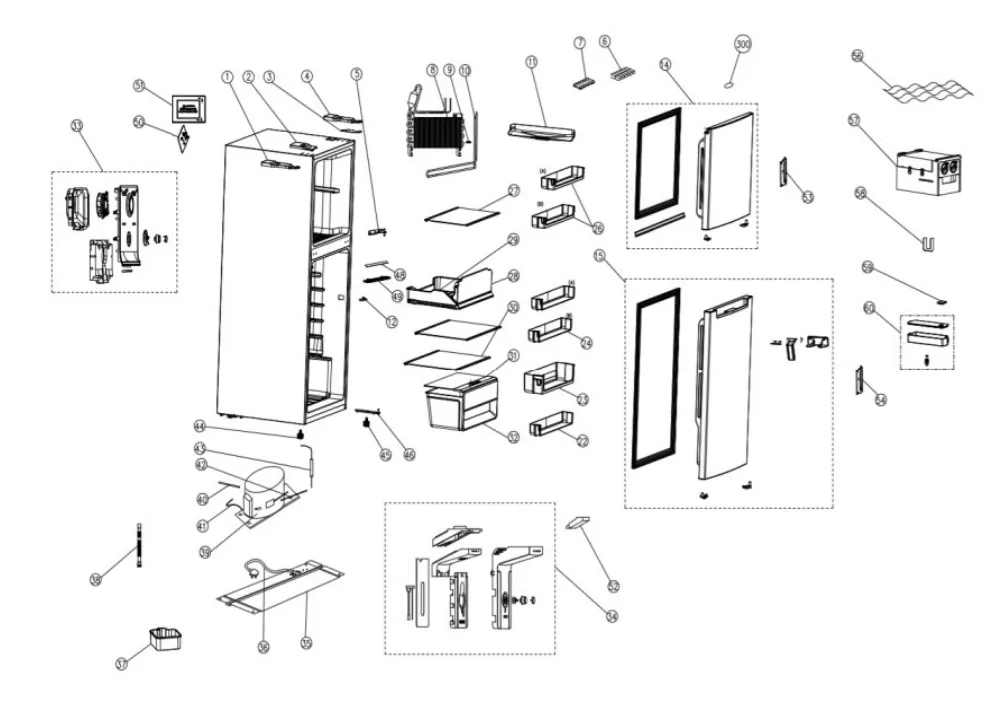

Vue éclatée réfrigérateur SCHNEIDER SCDD251NF2IX
Découvrez la vue éclatée complète réfrigérateur SCHNEIDER SCDD251NF2IX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SCHNEIDER SCDD251NF2IX et éviter les pannes imprévues. 15 pièces référencées.
Cette vue éclatée SCHNEIDER SCDD251NF2IX référence 15 pièces détachées, dont charniere froid centrale, support froid œufs, sonde froid degivrage, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid INVERTER VTB1113Y (repère 39, 129.31 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid DEGIVRAGE (repère 9, 30.18 €) · RESISTANCE Froid DEGIVRAGE (repère 10, 60.94 €) · MOTEUR Froid VENTILATEUR GW12E12MS1FB-58 12V 0.171A (repère 33, 66.72 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR GW12E12MS1FB-58 12V 0.171A (repère 33, 66.72 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid CENTRALE (repère 5, 22.54 €) · CHARNIERE Froid INFERIEURE (repère 46, 21.58 €).
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
