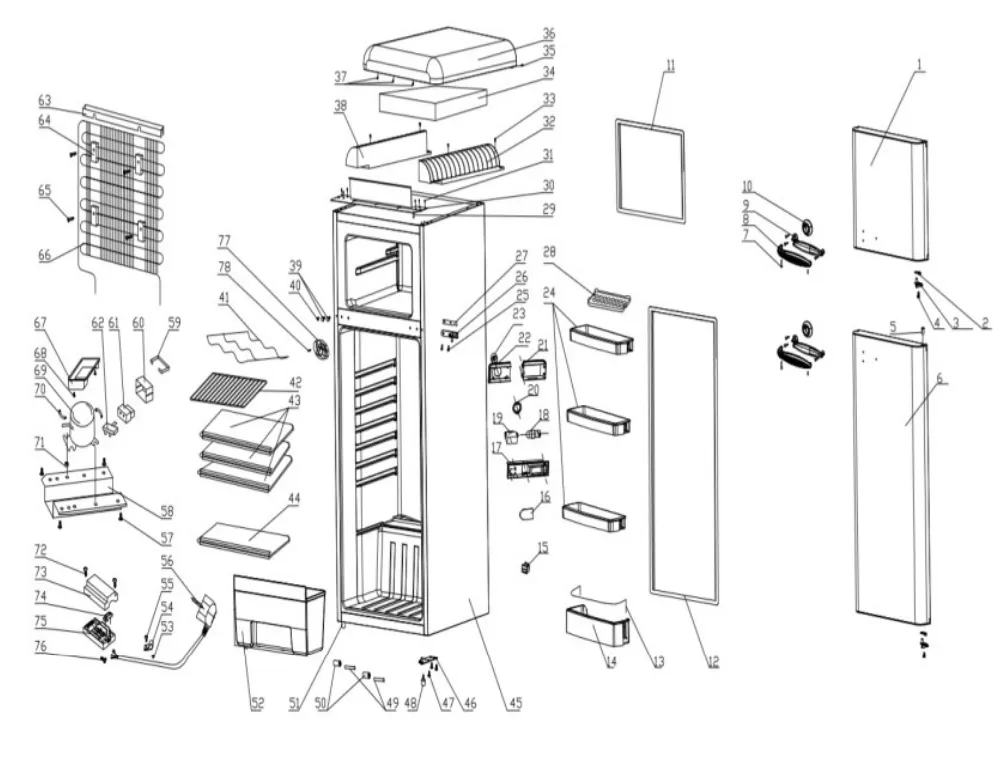

Vue éclatée réfrigérateur SCHNEIDER SCDD309VCR

Name: SCHNEIDER SCDD309VCR
Brand: SCHNEIDER
SKU: SCDD309VCR

Découvrez la vue éclatée complète réfrigérateur SCHNEIDER SCDD309VCR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SCHNEIDER SCDD309VCR et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée SCHNEIDER SCDD309VCR référence 16 pièces détachées, dont arret froid porte réfrigérateur, poignee froid porte, joint froid porte réfrigérateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid WDF31Y-L1EX 130604-08B-4A 620MM (repère 19, 31.37 €) · SUPPORT Froid THERMOSTAT 110*63 (repère 22, 15.03 €) · MANETTE Froid THERMOSTAT 0-7 (repère 23, 15.19 €) · BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 67, 14.27 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 67, 14.27 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : ARRET Froid PORTE Réfrigérateur (repère 3, 4.74 €) · POIGNEE Froid PORTE (repère 9, 25.08 €) · JOINT Froid PORTE Réfrigérateur (repère 11) · CHARNIERE Froid CENTRALE BCD212.5 (repère 26, 17.42 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 11) · THERMOSTAT Froid WDF31Y-L1EX 130604-08B-4A 620MM (repère 19, 31.37 €) · SUPPORT Froid THERMOSTAT 110*63 (repère 22, 15.03 €) · MANETTE Froid THERMOSTAT 0-7 (repère 23, 15.19 €)
