Vue éclatée réfrigérateur SCHNEIDER SCCB249GLB

Name: SCHNEIDER SCCB249GLB
Brand: SCHNEIDER
SKU: SCCB249GLB

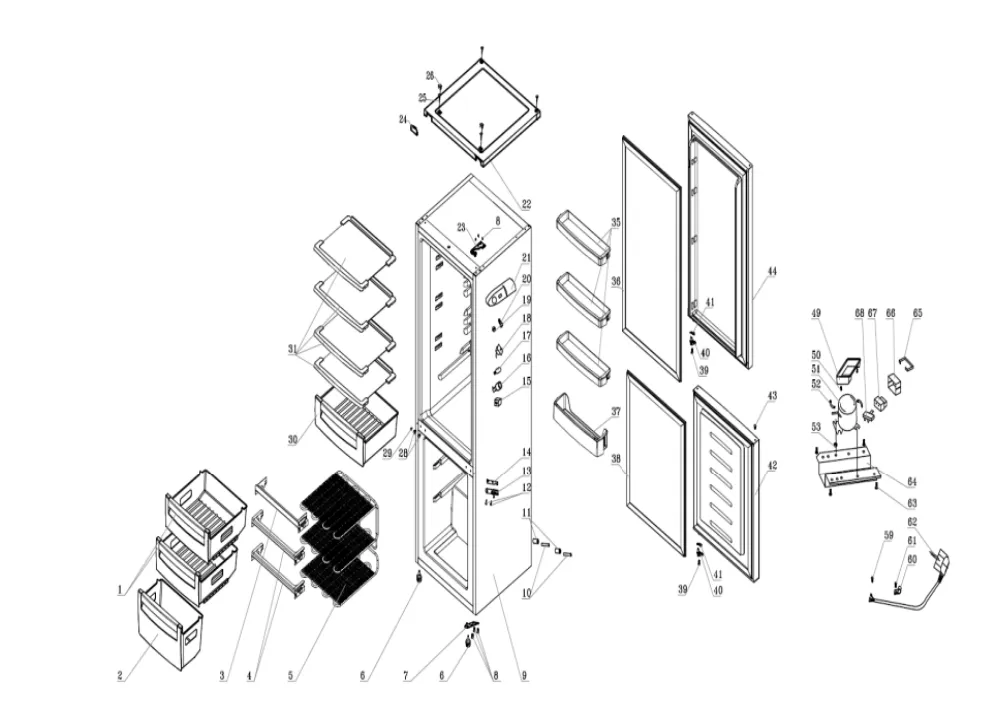

Découvrez la vue éclatée complète réfrigérateur SCHNEIDER SCCB249GLB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SCHNEIDER SCCB249GLB et éviter les pannes imprévues. 11 pièces référencées.

Cette vue éclatée SCHNEIDER SCCB249GLB référence 11 pièces détachées, dont douille froid ampoule, manette froid thermostat 0-7, charniere froid superieure, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid Réfrigérateur WDFE28Y-L3EX bulbe=650mm (repère 18, 43.56 €) · MANETTE Froid THERMOSTAT 0-7 (repère 19, 14.8 €) · BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 49, 14.99 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 49, 14.99 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid SUPERIEURE (repère 23, 14.48 €) · JOINT Froid PORTE Congélateur (repère 38, 50.78 €) · PORTE Froid FREEZER (repère 42).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid Réfrigérateur WDFE28Y-L3EX bulbe=650mm (repère 18, 43.56 €) · MANETTE Froid THERMOSTAT 0-7 (repère 19, 14.8 €) · JOINT Froid PORTE Congélateur (repère 38, 50.78 €)
