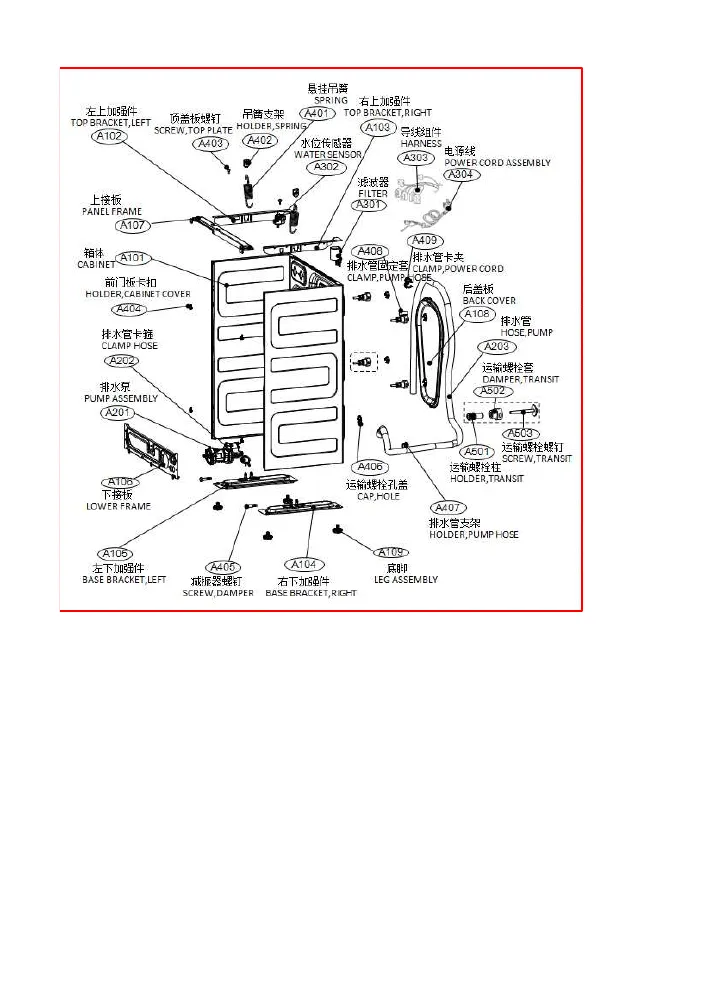

Vue éclatée lave linge SCHNEIDER SFL714D

Name: SCHNEIDER SFL714D
Brand: SCHNEIDER
SKU: SFL714D

Découvrez la vue éclatée complète lave linge SCHNEIDER SFL714D, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SCHNEIDER SFL714D et éviter les pannes imprévues. 10 pièces référencées.

Cette vue éclatée SCHNEIDER SFL714D référence 10 pièces détachées, dont pompe lave-linge vidange px-1-35, joint lave-linge hublot 3102610001, durite lave-linge boite cuve, avec leur position sur le schéma constructeur.

Réparer son lave-linge SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT 3102610001 (repère 202, 72.23 €) · DURITE Lave-Linge BOITE CUVE (repère 205) · DURITE Lave-Linge CUVE/POMPE 3102670012 (repère 305, 21.69 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1260EPJ5 5EPJ1260 (repère 902, 28.74 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

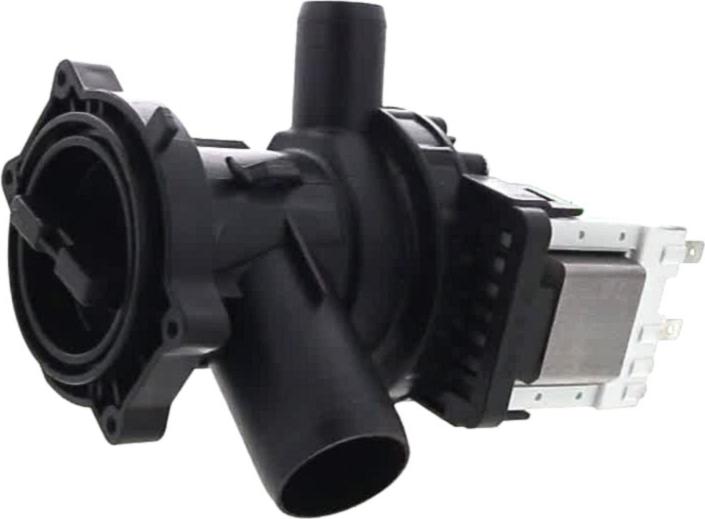

Sur cette vue : POMPE Lave-Linge VIDANGE PX-1-35 (repère 201, 37.65 €) · DURITE Lave-Linge CUVE/POMPE 3102670012 (repère 305, 21.69 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

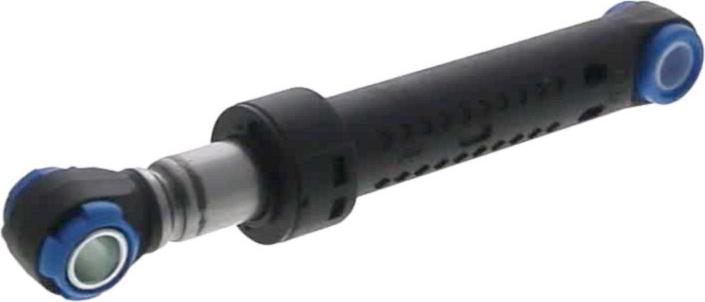

Sur cette vue : AMORTISSEUR Lave-Linge 120N (repère 601, 17.31 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge +SONDE 1800W 195MM (repère 801, 31.45 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT 3102610001 (repère 202, 72.23 €) · AMORTISSEUR Lave-Linge 120N (repère 601, 17.31 €) · COURROIE Lave-Linge 1260EPJ5 5EPJ1260 (repère 902, 28.74 €)
