Vue éclatée lave vaisselle FAR LVI1116A++M 599533
Découvrez la vue éclatée complète lave vaisselle FAR LVI1116A++M 599533, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAR LVI1116A++M 599533 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée FAR LVI1116A++M 599533 référence 55 pièces détachées, dont pied lave-vaisselle reglable lg 45mm, entretoise lave-vaisselle bandeau grise, poignee lave-vaisselle porte pnest, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1600mm (repère 415, 20.41 €) · FILTRE Lave-Vaisselle INOX FOND DE CUVE 249*131 (repère 513, 27.69 €) · FILTRE Lave-Vaisselle DECHETS (repère 604, 14.47 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.44 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle INFERIEUR (repère 510, 27.08 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 511, 10.9 €) · MOTEUR Lave-Vaisselle CYCLAGE YXW50-2E (repère 614, 106.91 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

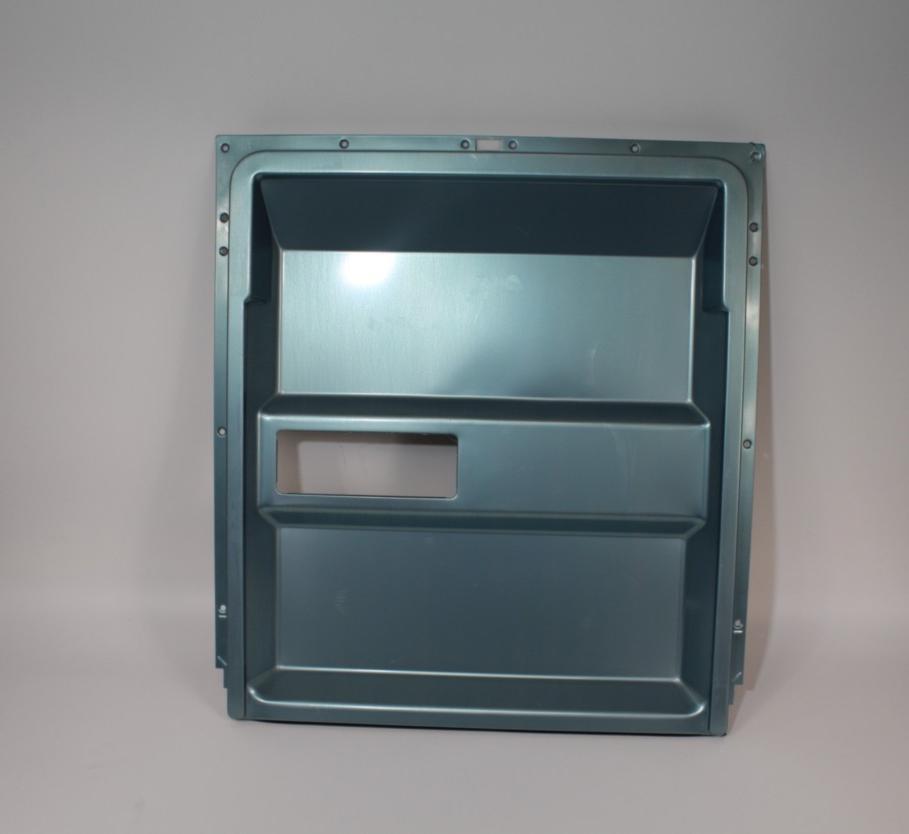

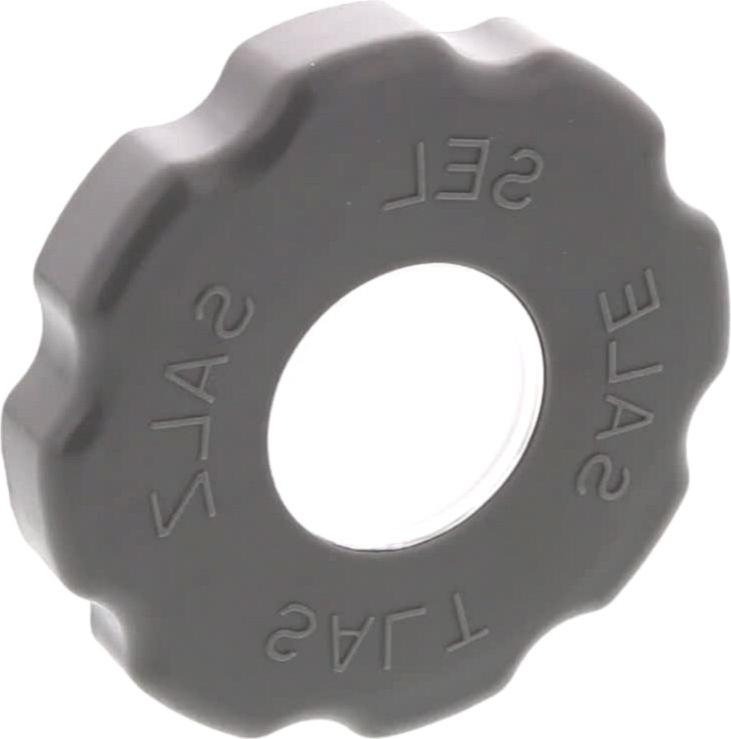

Sur cette vue : Contre porte Lave-Vaisselle + JOINT BAS DE PORTE (repère 202, 84.1 €) · JOINT Lave-Vaisselle TOUR PORTE (repère 317, 26.84 €) · BOUCHON Lave-Vaisselle BAC SEL (repère 402, 12.43 €) · BAC Lave-Vaisselle SEL (repère 403, 74.57 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : COLLIER Lave-Vaisselle DURITE RESISTANCE (repère 605, 2 €) · RESISTANCE Lave-Vaisselle + DETECTEUR (repère 618, 53.74 €) · THERMOSTAT Lave-Vaisselle BOL (repère 619, 20.58 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle BOUTON (repère 106, 6.04 €) · DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 6.85 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 19.92 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 22.4 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BAS DE PORTE (repère 202, 84.1 €) · JOINT Lave-Vaisselle TOUR PORTE (repère 317, 26.84 €) · JOINT Lave-Vaisselle ADOUCISSEUR Diamètre 80mm ext 62mm int EP 3mm (repère 433, 9.92 €) · FILTRE Lave-Vaisselle INOX FOND DE CUVE 249*131 (repère 513, 27.69 €) · FILTRE Lave-Vaisselle DECHETS (repère 604, 14.47 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.44 €) · THERMOSTAT Lave-Vaisselle BOL (repère 619, 20.58 €)
