Vue éclatée lave vaisselle FAR SILVERMAX
Découvrez la vue éclatée complète lave vaisselle FAR SILVERMAX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAR SILVERMAX et éviter les pannes imprévues. 65 pièces référencées.
Cette vue éclatée FAR SILVERMAX référence 65 pièces détachées, dont support lave-vaisselle platine, platine lave-vaisselle puis/cde, dessus lave-vaisselle top, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle A DECHET GRIS OU BLANC (repère 10, 14.95 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 11, 33.17 €) · FILTRE Lave-Vaisselle MICRO BLANC (repère 12, 15.79 €) · POMPE Lave-Vaisselle VIDANGE B30-6A (repère 18, 44.43 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 20.81 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 4, 16.77 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 6, 18.66 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 42, 9.46 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAC FOND DE CUVE D150MM (repère 14, 14.77 €) · BAC Lave-Vaisselle FOND DE CUVE (repère 15, 18.28 €) · JOINT Lave-Vaisselle TOUR DE PORTE 173cm (repère 16, 25.18 €) · BAC Lave-Vaisselle LESSIVE GRIS (repère 20, 50.6 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

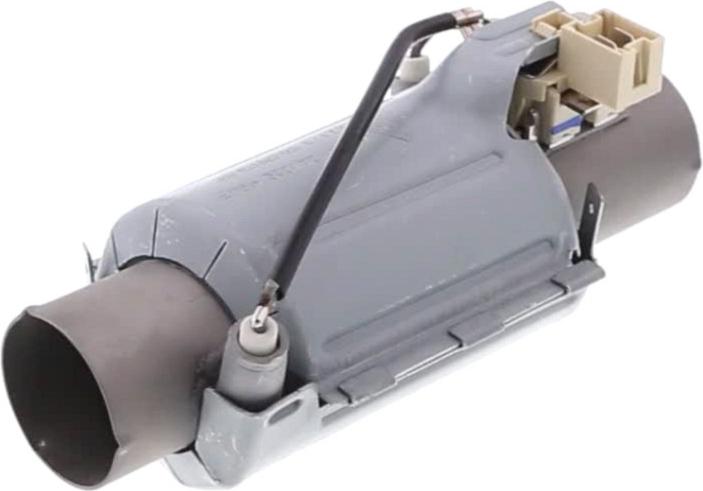

Sur cette vue : SONDE Lave-Vaisselle TH (repère 19, 20.3 €) · DURITE Lave-Vaisselle RESISTANCE/POMPE (repère 33, 17.52 €) · RESISTANCE Lave-Vaisselle 1800W (repère 34, 52.42 €) · SUPPORT Lave-Vaisselle RESISTANCE (repère 49, 8.85 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : AXE Lave-Vaisselle CHARNIERE (repère 13, 3.42 €) · RESSORT Lave-Vaisselle CHARNIERE (repère 14, 18.45 €) · RONDELLE Lave-Vaisselle CHARNIERE (repère 15, 8.31 €) · CHARNIERE Lave-Vaisselle DROITE PORTE (repère 16, 30.29 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle A DECHET GRIS OU BLANC (repère 10, 14.95 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 11, 33.17 €) · FILTRE Lave-Vaisselle MICRO BLANC (repère 12, 15.79 €) · JOINT Lave-Vaisselle BAC FOND DE CUVE D150MM (repère 14, 14.77 €) · JOINT Lave-Vaisselle TOUR DE PORTE 173cm (repère 16, 25.18 €) · JOINT Lave-Vaisselle BOUCHON SEL (repère 22, 6.78 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 42, 9.46 €)
