Vue éclatée lave vaisselle FAR V1206 900170
Découvrez la vue éclatée complète lave vaisselle FAR V1206 900170, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAR V1206 900170 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée FAR V1206 900170 référence 53 pièces détachées, dont dessus lave-vaisselle top, répartiteur remplisseur lave-vaisselle, poignee lave-vaisselle + ressort, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE+VIDANGE 21673053 sole (repère 15, 136.92 €) · FILTRE Lave-Vaisselle INOX COMPLET (repère 38).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE+VIDANGE 21673053 sole (repère 15, 136.92 €) · JOINT Lave-Vaisselle BRAS Alimentation Supérieur (repère 17, 13.72 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 20, 39.2 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 22, 19.45 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

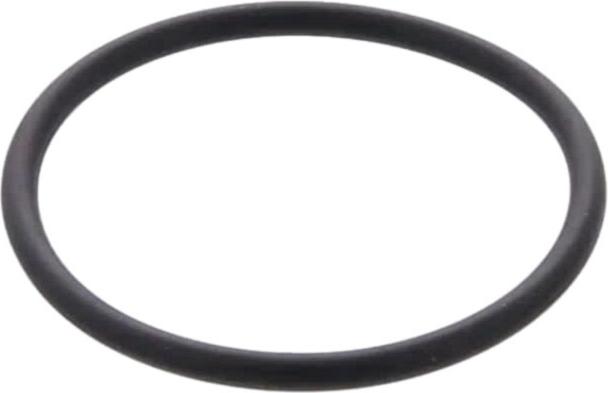

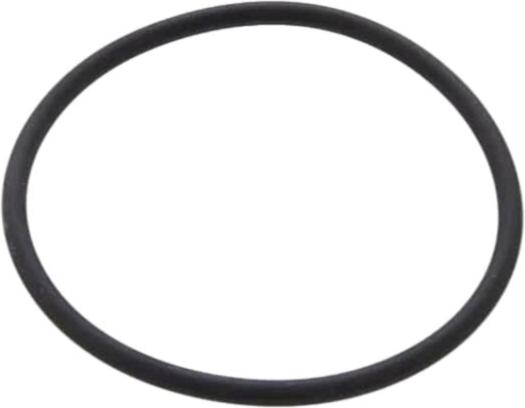

Sur cette vue : JOINT Lave-Vaisselle SORTIE VAPEUR (repère 9, 20.09 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 10, 28.04 €) · JOINT Lave-Vaisselle ARRIERE MOTEUR (repère 13, 5.25 €) · JOINT Lave-Vaisselle AVANT MOTEUR (repère 14, 12.68 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Thermostat Lave-Vaisselle 42°C (repère 18, 18.81 €) · Résistance Lave-Vaisselle 2100w (repère 21, 45.91 €) · Thermostat Lave-Vaisselle 75°C (repère 22, 56.43 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : POIGNEE Lave-Vaisselle + RESSORT (repère 3).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle SORTIE VAPEUR (repère 9, 20.09 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 10, 28.04 €) · CONDENSATEUR ANTIPARASITE (repère 10, 30.14 €) · JOINT Lave-Vaisselle ARRIERE MOTEUR (repère 13, 5.25 €) · JOINT Lave-Vaisselle AVANT MOTEUR (repère 14, 12.68 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 16, 24.29 €) · JOINT Lave-Vaisselle BRAS Alimentation Supérieur (repère 17, 13.72 €) · Thermostat Lave-Vaisselle 42°C (repère 18, 18.81 €)
