Vue éclatée lave vaisselle FAR LV15C42RD21S
Découvrez la vue éclatée complète lave vaisselle FAR LV15C42RD21S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAR LV15C42RD21S et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée FAR LV15C42RD21S référence 46 pièces détachées, dont facade lave-vaisselle porte, joint lave-vaisselle bas de porte 545mm, contre porte lave-vaisselle, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

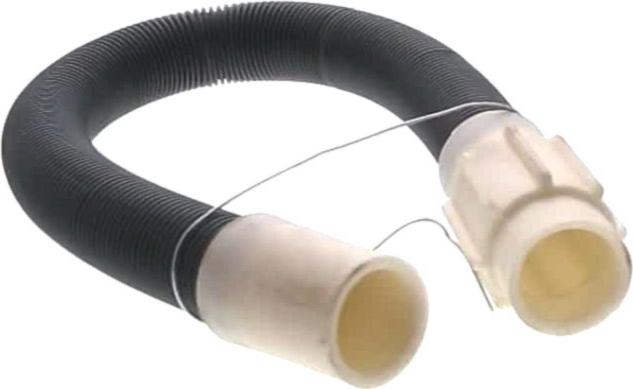

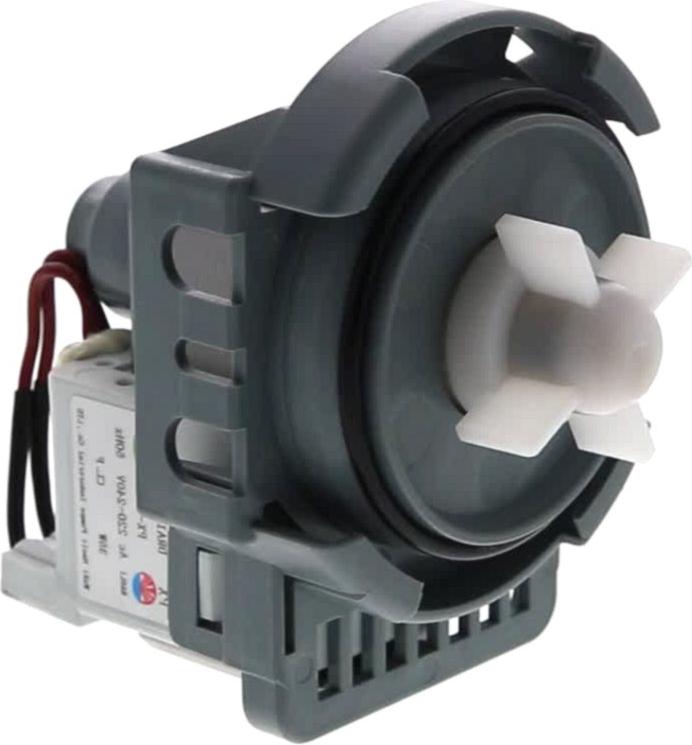

Sur cette vue : POMPE Lave-Vaisselle VIDANGE B25-6A PX-1-35 (repère 20, 48.05 €) · DURITE Lave-Vaisselle POMPE RESISTANCE (repère 46, 12.77 €) · TUYAU Lave-Vaisselle VIDANGE (repère 80, 33.84 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 100, 13.51 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

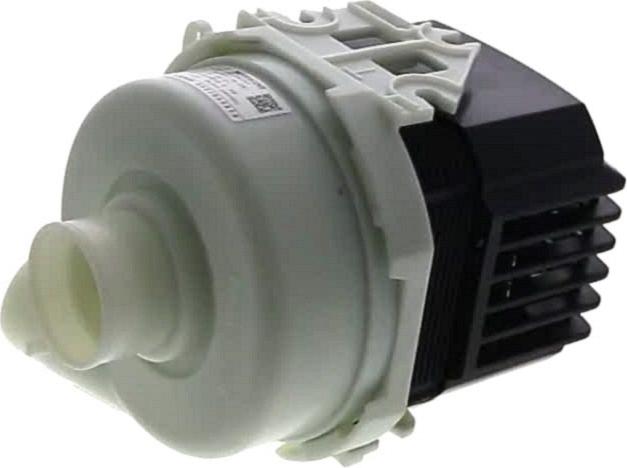

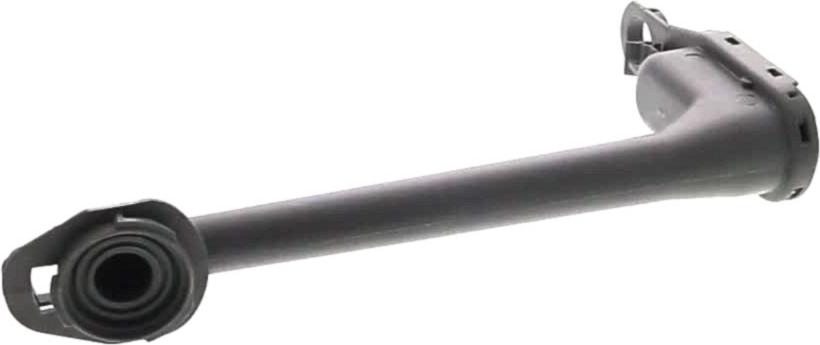

Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE 0.6A 2950r/min 65w (repère 53, 293.23 €) · BRAS Lave-Vaisselle INFERIEUR (repère 99, 35.64 €) · JOINT Lave-Vaisselle SUPPORT BRAS Supérieur (repère 117, 19.37 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 120, 19.59 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

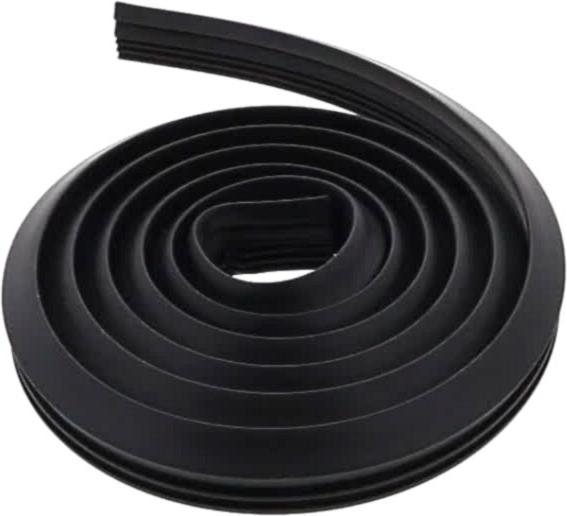

Sur cette vue : PROFIL Lave-Vaisselle SUPPORT JOINT PORTE (repère 7, 22.21 €) · JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 8, 30.89 €) · JOINT Lave-Vaisselle TOUR PORTE 1740MM (repère 11, 25.3 €) · JOINT Lave-Vaisselle BOL (repère 21, 28.16 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle TEMPERATURE (repère 23, 30.67 €) · RESISTANCE Lave-Vaisselle (repère 45, 54.22 €) · DURITE Lave-Vaisselle POMPE RESISTANCE (repère 46, 12.77 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle PORTE (repère 57, 20.38 €) · RESSORT Lave-Vaisselle PORTE 233mm (repère 62, 30.9 €) · RESSORT Lave-Vaisselle BOUTON (repère 135, 9.14 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PROFIL Lave-Vaisselle SUPPORT JOINT PORTE (repère 7, 22.21 €) · JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 8, 30.89 €) · JOINT Lave-Vaisselle TOUR PORTE 1740MM (repère 11, 25.3 €) · JOINT Lave-Vaisselle BOL (repère 21, 28.16 €) · JOINT Lave-Vaisselle Répartiteur remplisseur (repère 38, 11.78 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITES DNF06-Z(DBZF) (repère 76, 24.05 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 100, 13.51 €) · FILTRE Lave-Vaisselle MICRO (repère 102, 31.31 €)
