Vue éclatée lave vaisselle FAR V1600
Découvrez la vue éclatée complète lave vaisselle FAR V1600, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAR V1600 et éviter les pannes imprévues. 44 pièces référencées.
Cette vue éclatée FAR V1600 référence 44 pièces détachées, dont bras lave-vaisselle supérieur 423mm, filtre lave-vaisselle micro, joint lave-vaisselle bol, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle MICRO (repère 1016, 21.42 €) · Pompe de vidange Lave-Vaisselle (repère 1028, 57.89 €) · TUYAU Lave-Vaisselle VIDANGE (repère 1039, 28.76 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

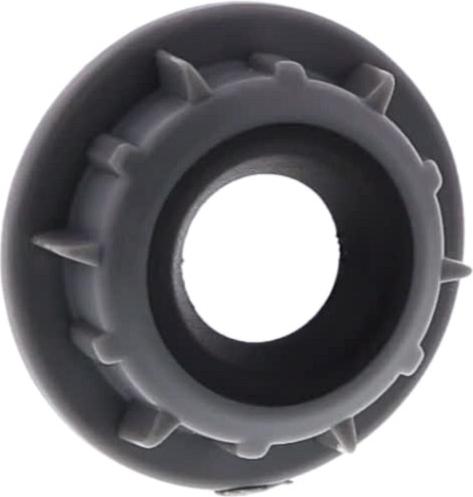

Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1001, 18.62 €) · JOINT Lave-Vaisselle Alimentation BRAS Supérieur (repère 1002, 7.49 €) · ECROU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1004, 15.42 €) · BRAS Lave-Vaisselle Supérieur 423mm (repère 1006, 29.41 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle Alimentation BRAS Supérieur (repère 1002, 7.49 €) · JOINT Lave-Vaisselle BOL (repère 1018, 13.7 €) · DURITE Lave-Vaisselle (repère 1022, 19.16 €) · BOUCHON Lave-Vaisselle BAC A SEL GRIS OU BLANC *promo* (repère 1030, 11.43 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : DURITE Lave-Vaisselle RESISTANCE (repère 1083, 16.38 €) · RESISTANCE Lave-Vaisselle (repère 1086, 69.9 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RONDELLE Lave-Vaisselle CHARNIERE (repère 2008, 10.57 €) · CHARNIERE Lave-Vaisselle PORTE GAUCHE (repère 2009, 22.68 €) · AXE Lave-Vaisselle CHARNIERE (repère 2010, 11.3 €) · CHARNIERE Lave-Vaisselle PORTE DROITE (repère 2011, 22.55 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle Alimentation BRAS Supérieur (repère 1002, 7.49 €) · FILTRE Lave-Vaisselle MICRO (repère 1016, 21.42 €) · JOINT Lave-Vaisselle BOL (repère 1018, 13.7 €) · JOINT Lave-Vaisselle BAC A SEL (repère 1033, 14.57 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 2003, 33.12 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 3010, 24.54 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
