Vue éclatée lave vaisselle FAR LVIF1119A++49M
Découvrez la vue éclatée complète lave vaisselle FAR LVIF1119A++49M, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAR LVIF1119A++49M et éviter les pannes imprévues. 58 pièces référencées.

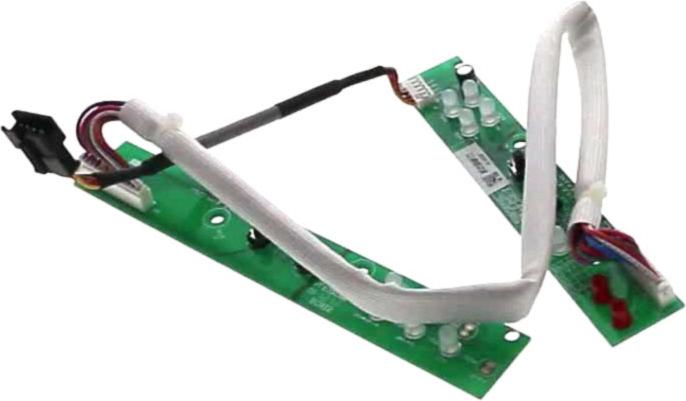

Cette vue éclatée FAR LVIF1119A++49M référence 58 pièces détachées, dont ressort lave-vaisselle, platine lave-vaisselle affichage, facade lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE D/D + CLIPS FIXATION (repère 415, 18.61 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 26.95 €) · FILTRE Lave-Vaisselle INTERNE (repère 604, 14.03 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 606, 14.23 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 501, 33.05 €) · BRAS Lave-Vaisselle INFERIEUR (repère 510, 27.47 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 511, 11.63 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 614, 106.17 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 74.32 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1750MM (repère 318, 25.35 €) · BOUCHON Lave-Vaisselle BAC A SEL (repère 402, 13.07 €) · BAC Lave-Vaisselle SEL (repère 403, 68 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle TEMPERATURE (repère 629, 15.35 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle (repère 107, 5.61 €) · DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 7.2 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 22.66 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 18.65 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 74.32 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1750MM (repère 318, 25.35 €) · JOINT Lave-Vaisselle ECROU POT SEL (repère 433, 11.18 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 26.95 €) · JOINT Lave-Vaisselle BOL (repère 601, 14.62 €) · FILTRE Lave-Vaisselle INTERNE (repère 604, 14.03 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 606, 14.23 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
